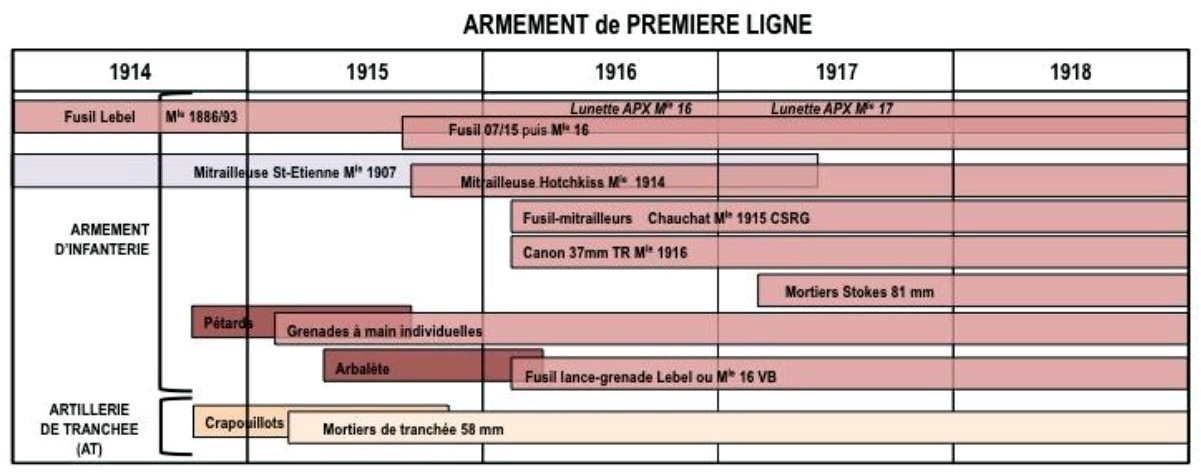

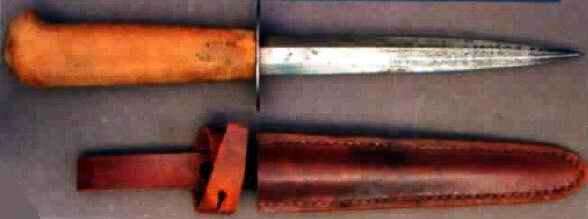

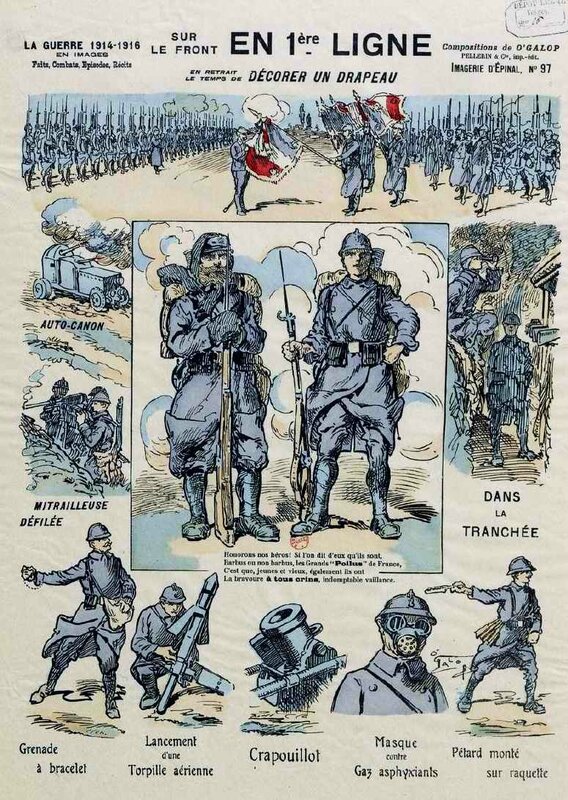

armement de 1 er ligne

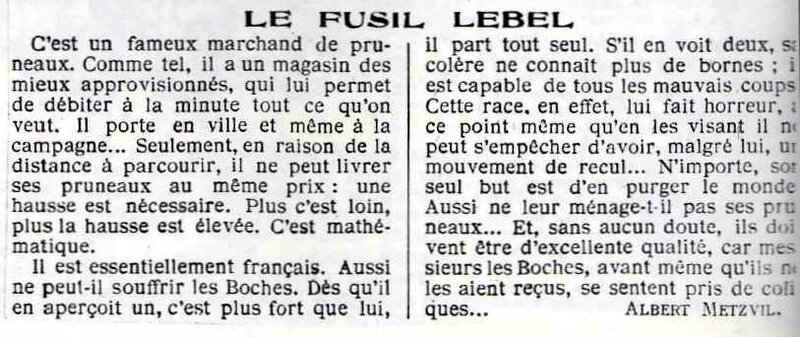

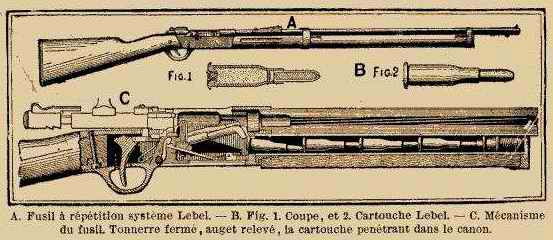

Le fusil lebel

Colonel Lebel

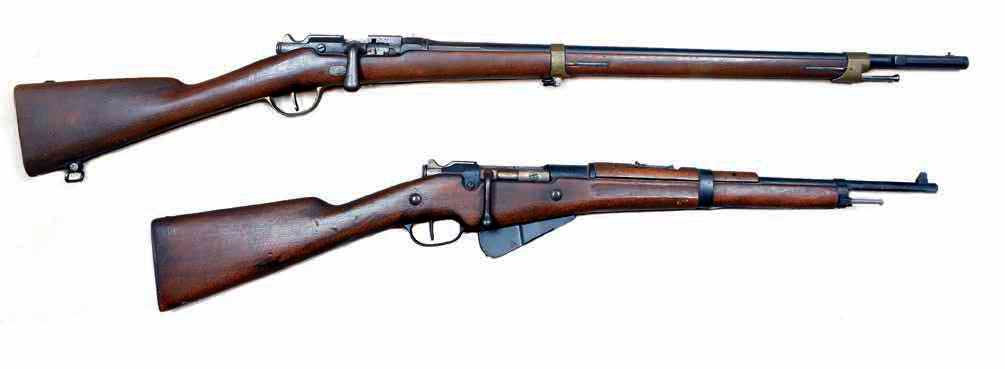

Fusil lebel1

 Fusil tirant 12 coups à la minute.

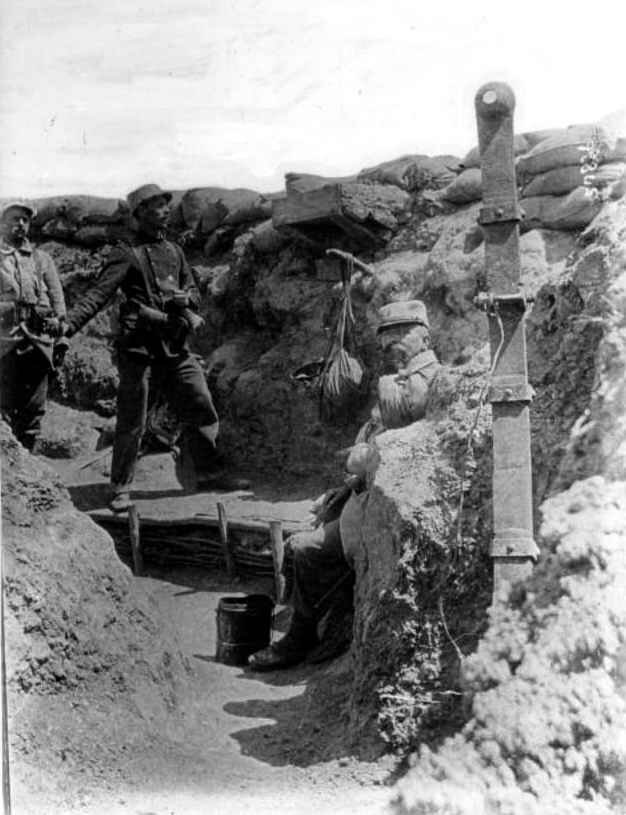

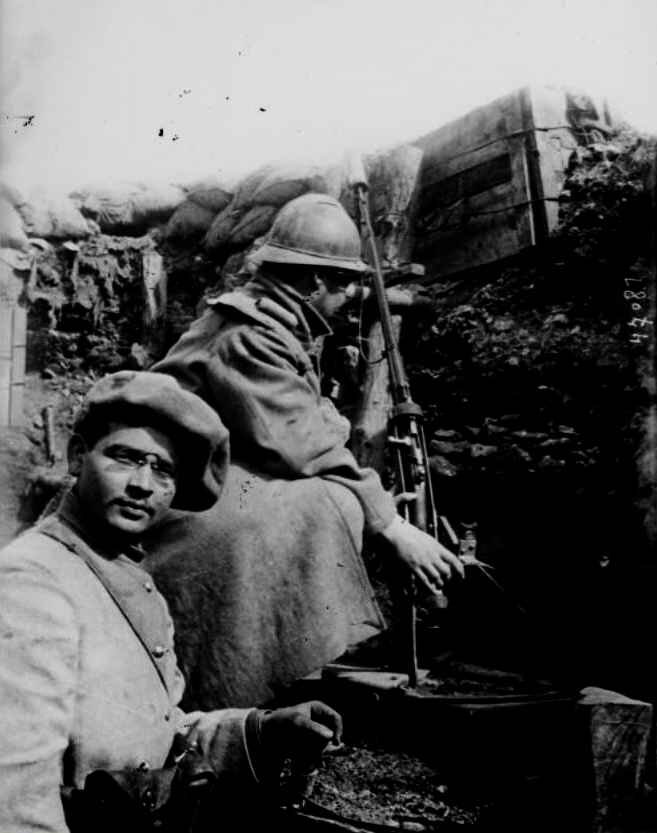

Fusil Lebel Tranchées

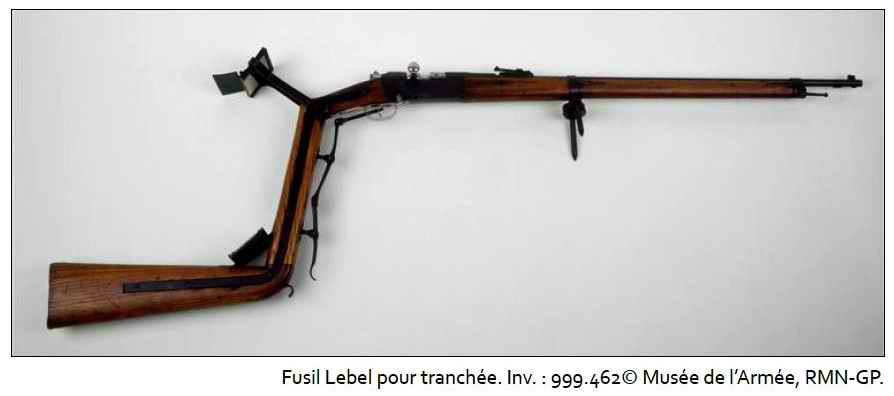

Fusil Lebel de tranchée. Métal, bois, verre. H. 56 ; L. 160 ; l. 15 cm.
Paris, musée de l’Armée, dist. RMN-GP. Inv. 999.462. Prototype,
calibre 8 mm, réalisé par la manufacture d’armes de Tulle.

Le général Boulanger, ministre de la Guerre, exige qu’un nouveau fusil lui soit présenté... le 1er mai ! C’est donc à la hâte mais avec les techniciens les plus compétents que la nouvelle Commission des Armes à Répétition, dirigée par le colonel Lebel, étudie, teste, compare et, finalement, adopte, le 22 avril 1886, le fusil modèle 1886, vite surnommé « Lebel ». La production de ce fusil avait été arrêtée en 1904 mais dès novembre 1914, 6 000 fusils sont envoyés chaque jour pour être réparés et restaurés et pouvoir ainsi servir au front le plus vite possible. En 1915, pendant la bataille de la Marne, les combattants français et allemands se font face dans les tranchées. Le commandement français, soucieux que les soldats ne cessent pas pour autant de combattre, commande à la manufacture d’armes de Tulle l’étude d’un fusil doté d’une crosse spéciale équipée d’un jeu de miroirs pour la visée, et d’une double détente permettant de tirer tout en restant à l’abri dans la tranchée. Par la suite, ce prototype d’arme sert d’objet d’étude en vue de la réalisation d’un fusil muni d’un dispositif fixe de crosse amovible.

Lire les fichiers :

Lebel et Rosalie

MA Fusil Lebel

Visiter les sites :

http://www.lesfrancaisaverdun-1916.fr/uniforme-armes.htm

http://www.fortiffsere.fr/artillerie/index_fichiers/Page1959.htm

http://autopassion974.canalblog.com/Les armes 14-18

http://www.alienor.org/publications/aux-armes/index.php

Fusil Lebel

 Humour ...

La Rosalie !

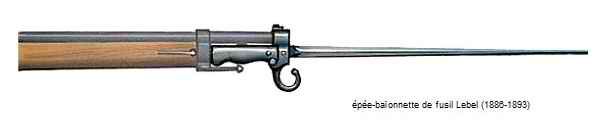

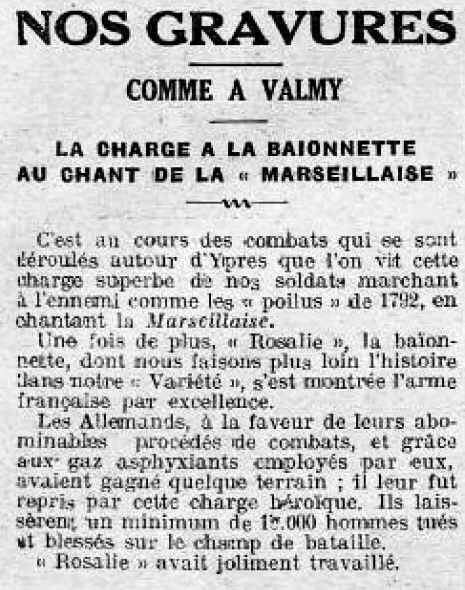

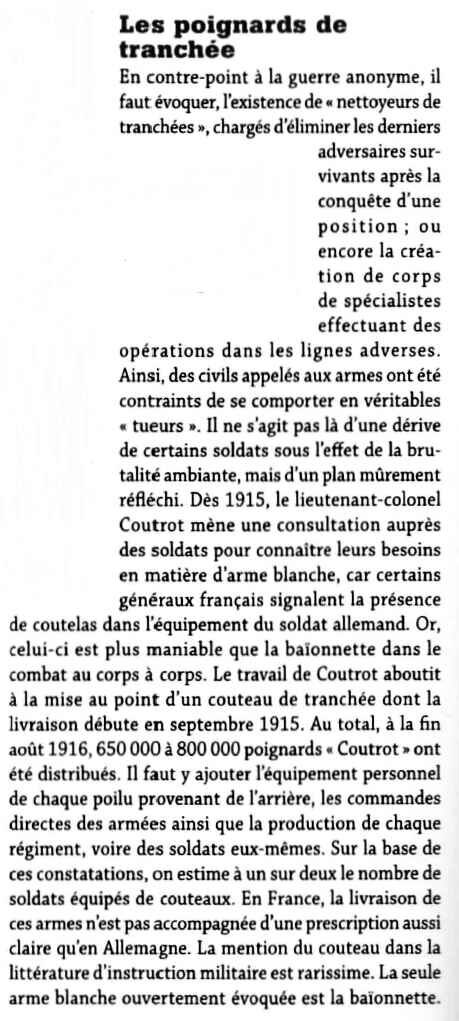

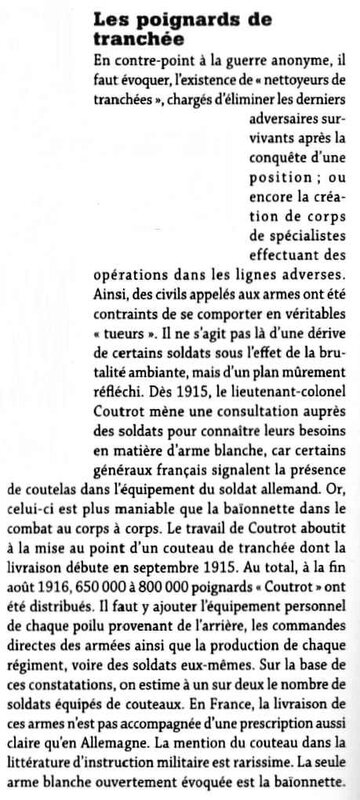

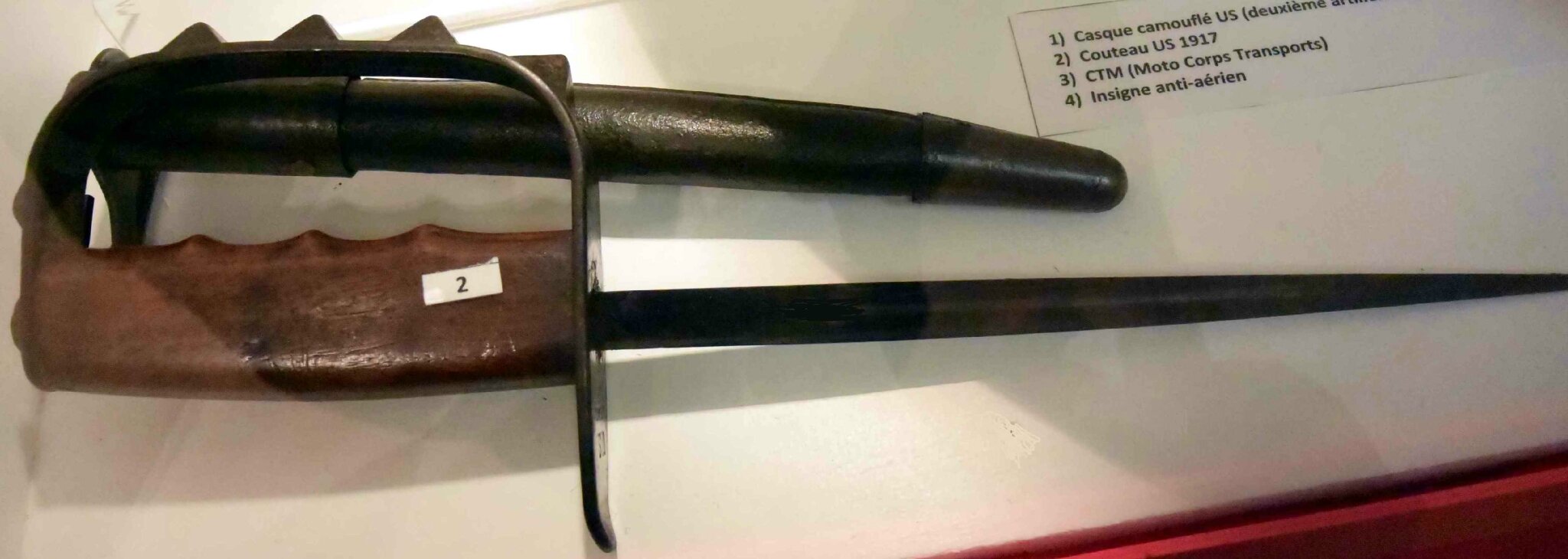

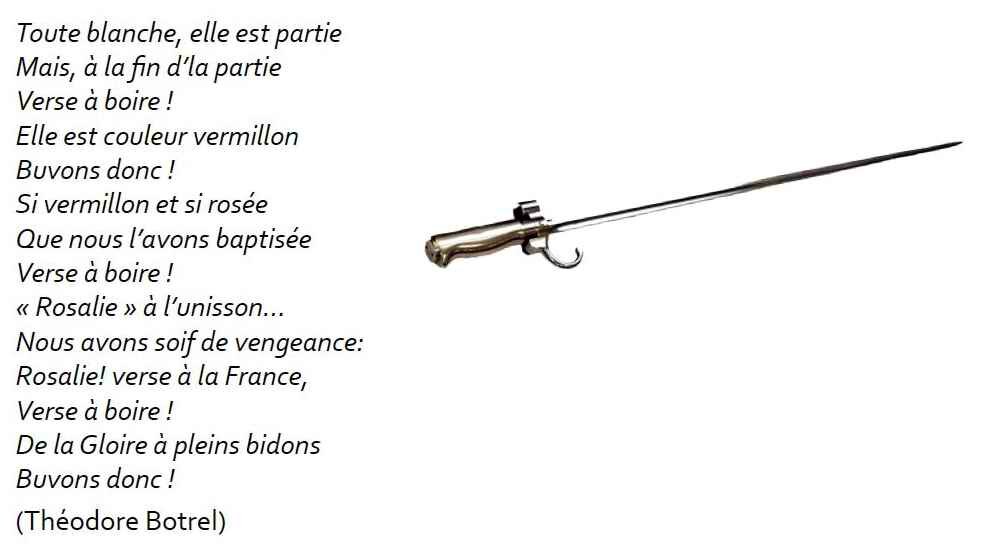

Baionnette lebelRosalie Botrel

Poilu_baionette

 Flameng Ecossais Baionnette

 Aquarelle de François Flameng

DSC_1886    DSC_1890

Voir le lien :

http://france3-regions.francetvinfo.fr/La rosalie

Les mitrailleuses St Etienne et Hotchkiss

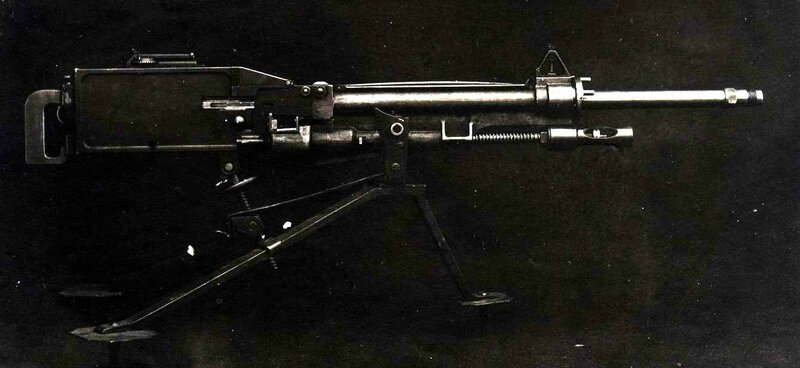

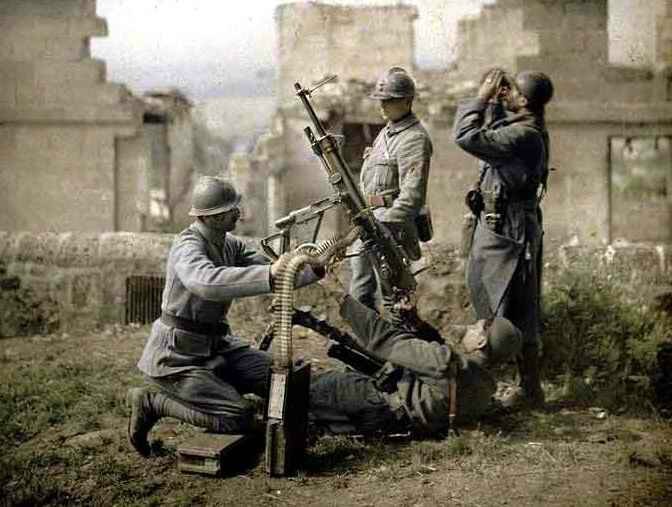

Mitrailleuse St Etienne

Mitrail St Etienne

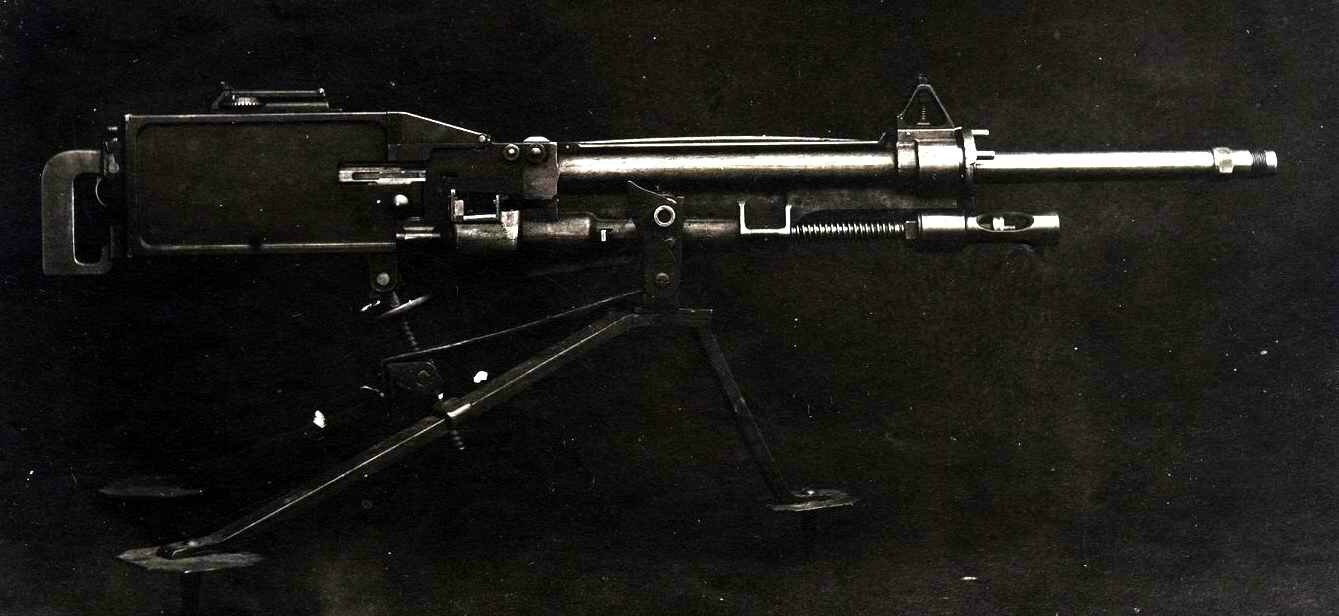

Mitrailleuse St Etienne1

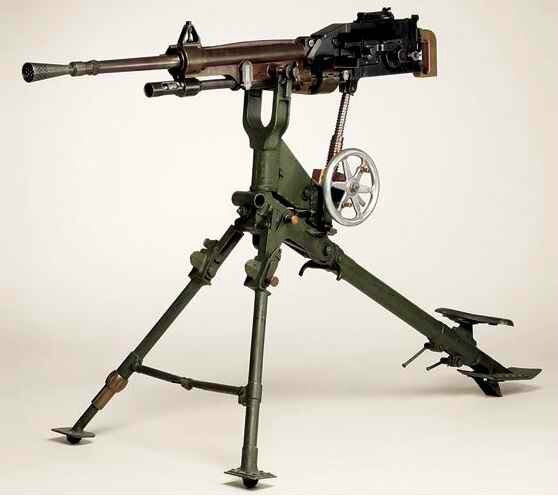

Mitrailleuse Saint-Etienne

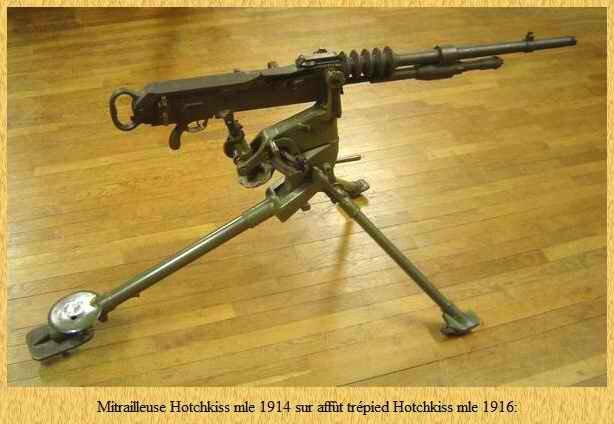

Mitrailleuse Hotchkiss

Lire le document :

MA mitrailleuses

Visitez le site :

http://armesfrancaises.free.fr/

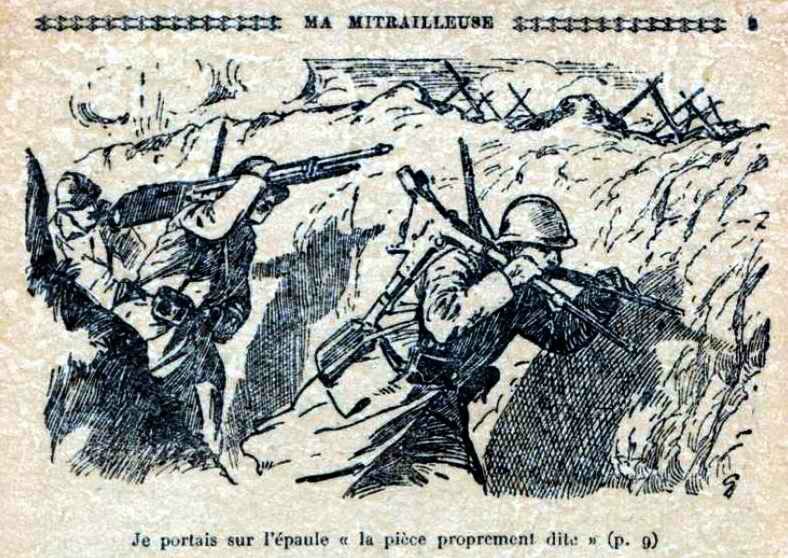

La mitrailleuse1

 Ma mitrailleuse2

http://gallica.bnf.fr/Ma Mitrailleuse

Les canons

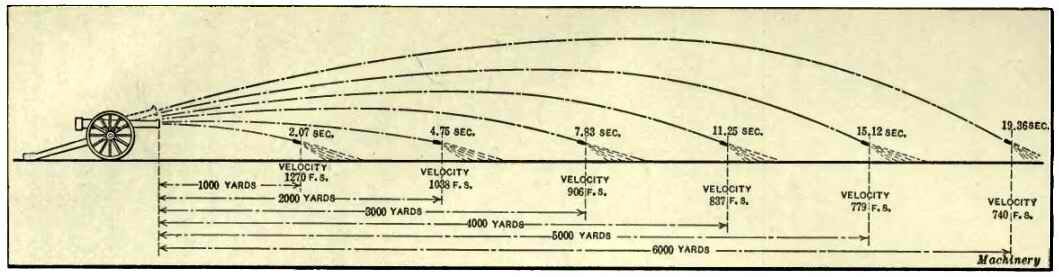

Portée des canons :

  • Canon de 120 Fr : 19.000 m
  • Canon 400 All :14.000 m
  • Canon 105 Fr : 10.000 m
  • Canon 210 All : 9.000 m
  • Canon 150 All : 7.600 m
  • Canon 155 Fr :  6.500 m
  • Canon 105 All : 6.000 m
  • Canon 75/77 Fr : 4.000 m
  • Canon 77 All : 2.500 m
  • Mitrailleuse Fr et All : 500 m à 1.500 m

Artillerie FR

Artillerie Fr 1

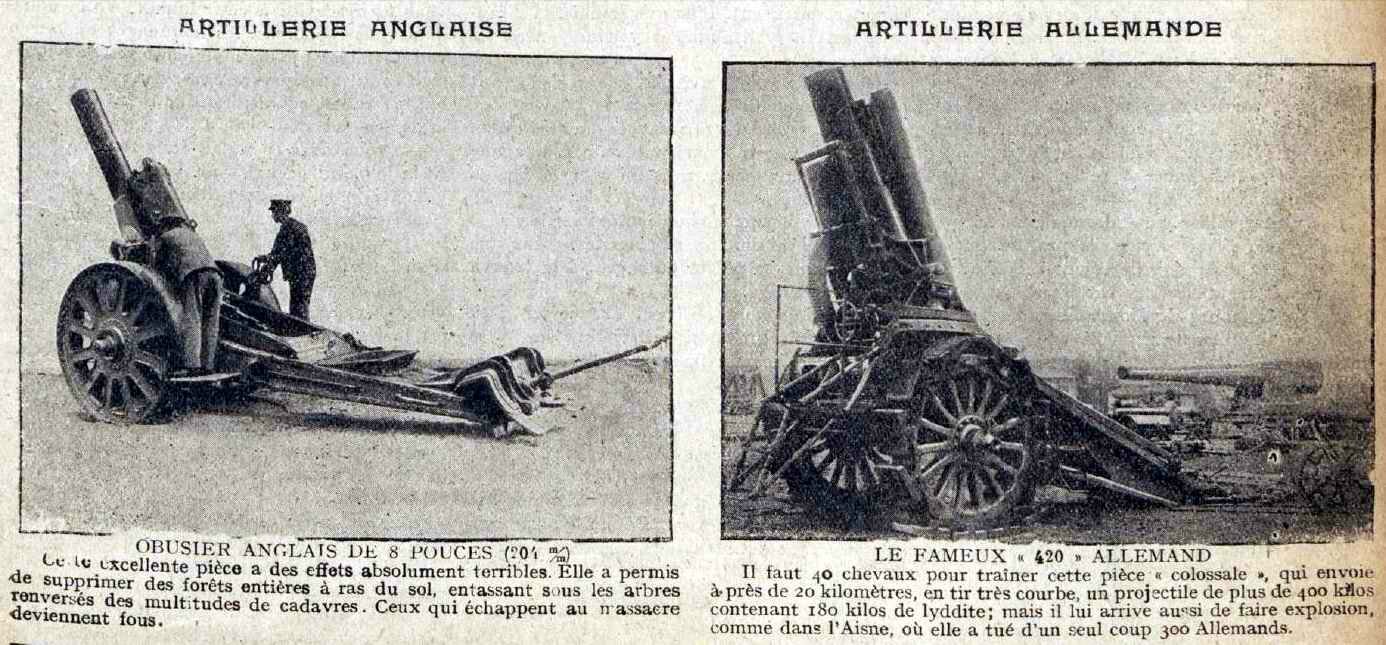

Artillerie GB et All

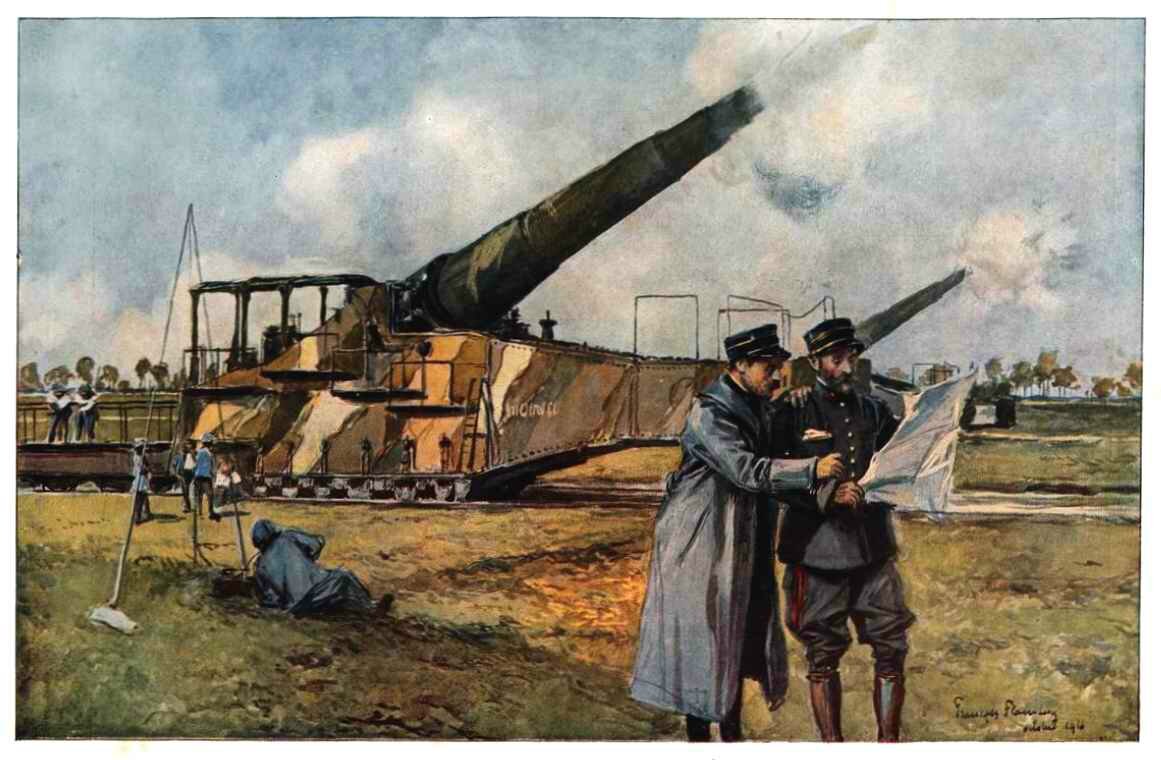

 Flameng batterie de 400

 Aquarelle de François flameng : batterie de 400

 Le canon 37 mm Mle 1916 à tir rapide

Ce canon se compose d'une bouche à feu et d'un affût trépied.

Il peut comporter un bouclier formant un avant-train et une voiturette pour les munitions (192 cartouches en 12 caisses), rechanges et accessoires de première urgence.
L'ensemble canon-voiturette peut être tracté par un cheval.

Pour l'approche furtive, le canon se démonte et est porté par les hommes :

Poids de la bouche à feu avec frein, porté par le pointeur et le chargeur : 40 kg
Poids de l'affût-trépied, porté par deux pourvoyeurs : 40 kg
Poids du bouclier, porté par le chef de pièce : 28 kg
Poids de 2 caisses à munitions, portées par deux pourvoyeur : 12,6 kg

Le canon tire ces projectiles :

L'obus explosif ordinaire chargé en poudre noire, pour le réglage et les exercices
L'obus explosif Mle 1916 à fusée percutante avec charge nitrée
L'obus de rupture Mle 1892 à fusée de culot
L'obus en acier lesté Mle 1916 avec ogive sans fusée
Fausse cartouche en bois
Cartouche à blanc.

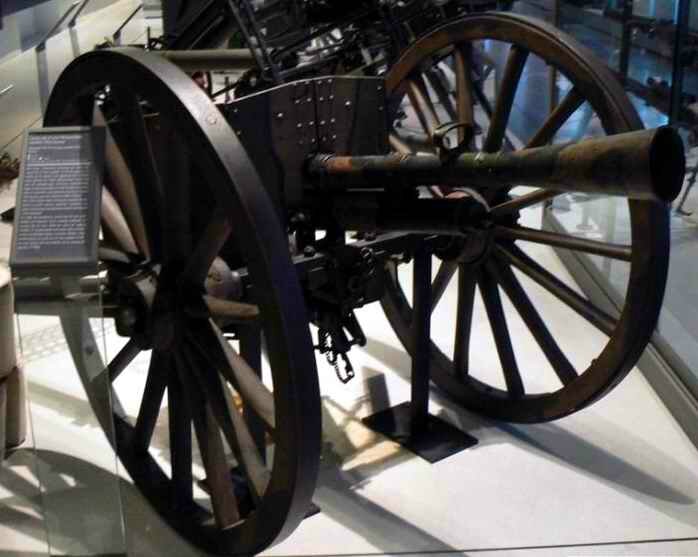

Canon 37

Voir le site :

http://www.passioncompassion1418.com/Canons 37M16

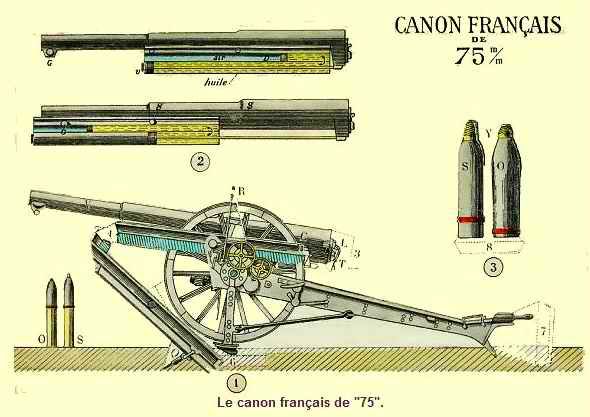

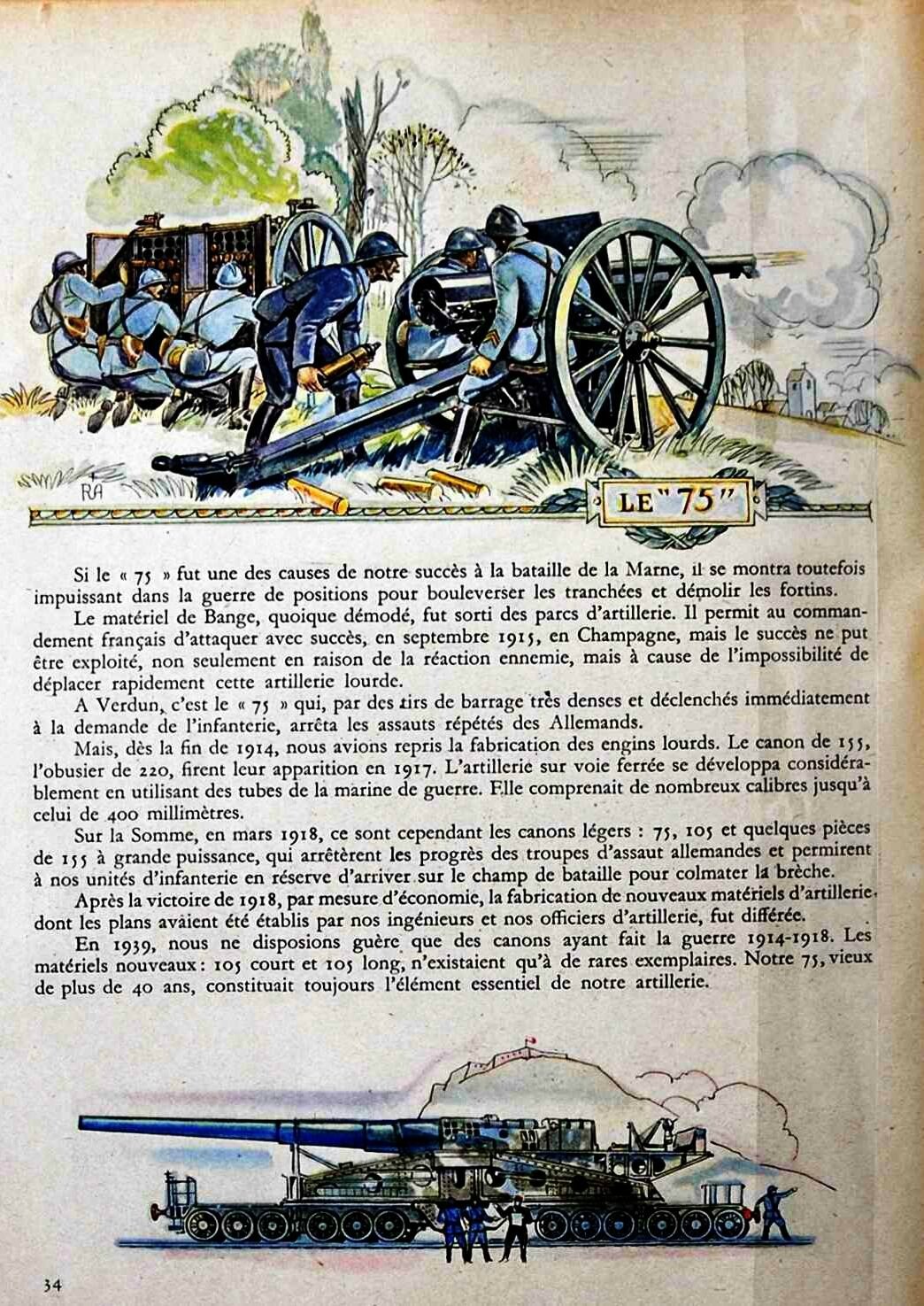

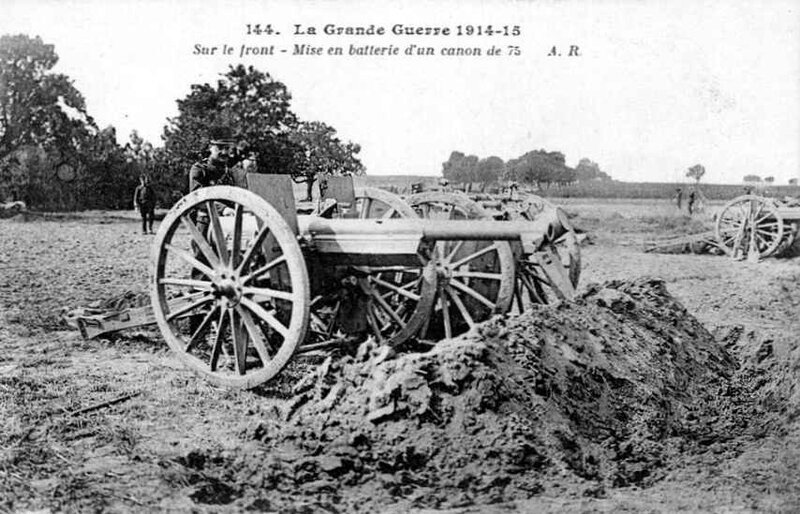

Le canon 75

Pendant la guerre, les canons sortent à grande cadence ; on travaille vingt-quatre heures sur vingt-quatre, souvent les jours de fête et le dimanche matin. Il sort de Bourges chaque jour 40 canons de 75 – il en sera produit au total plus de 3.000 exemplaires. La fonderie produit aussi le 65 mm de montagne, le 155 de Rimailho, le 155 GPF du colonel Filloux, le 240 TR et le 370. Après la guerre sera entreprise la fabrication du 220 du colonel Tournier.

A notre canon 75

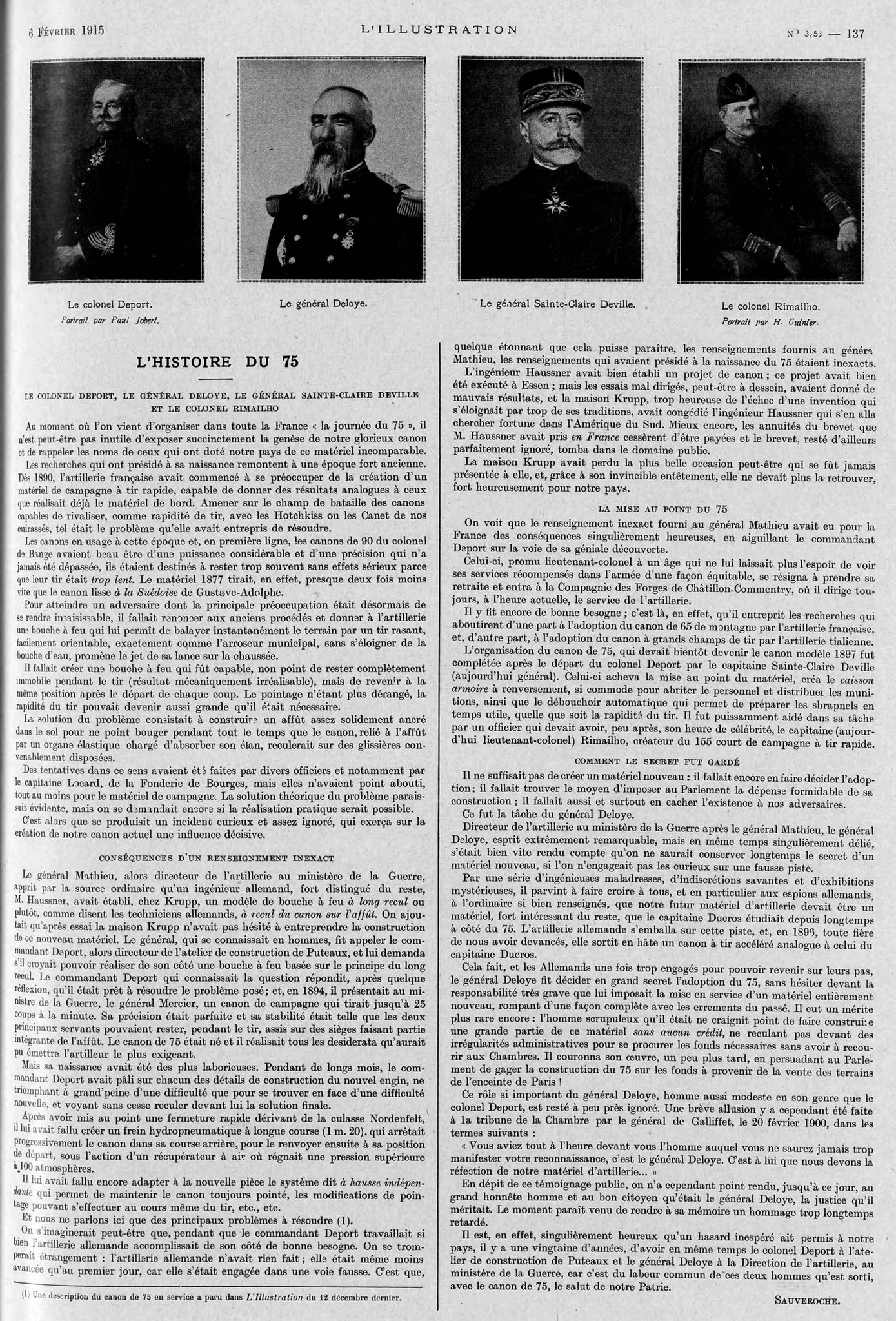

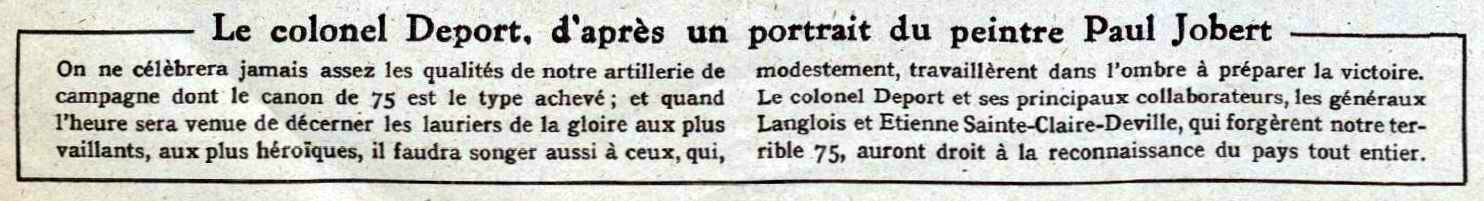

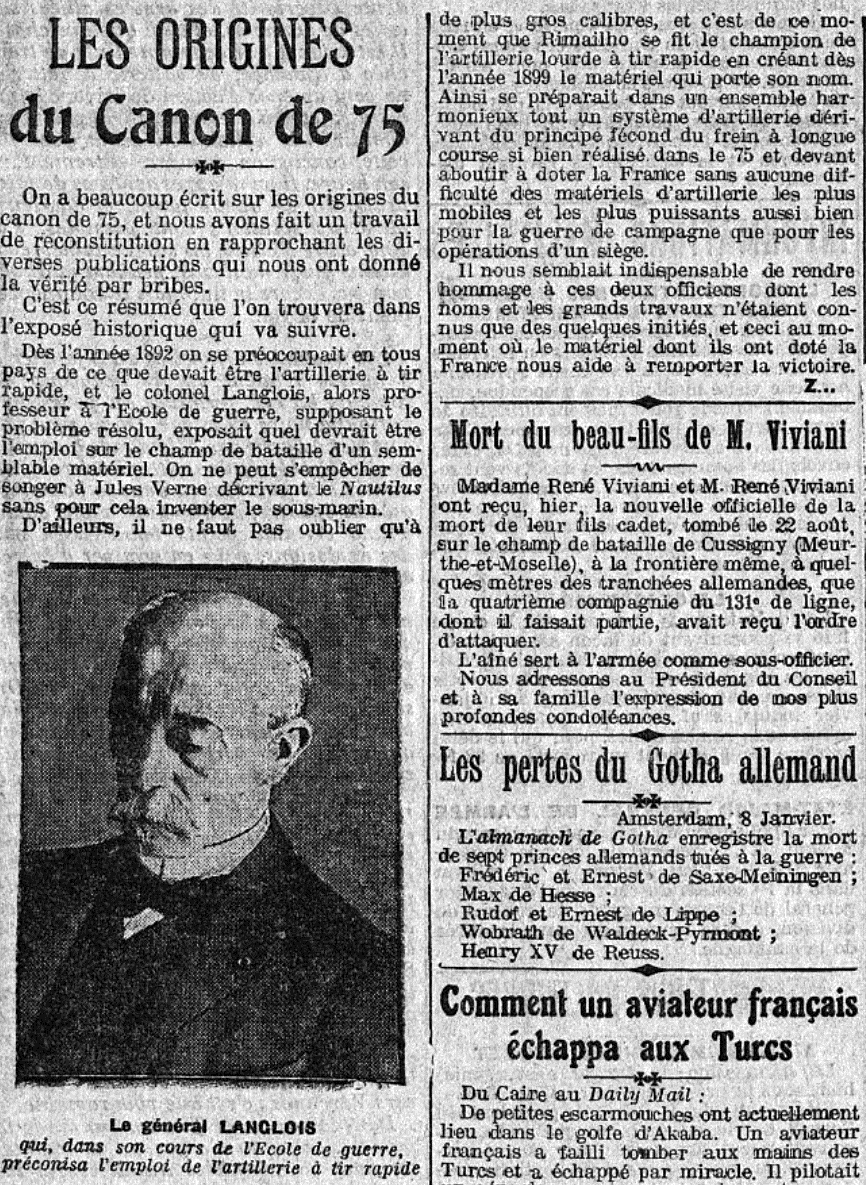

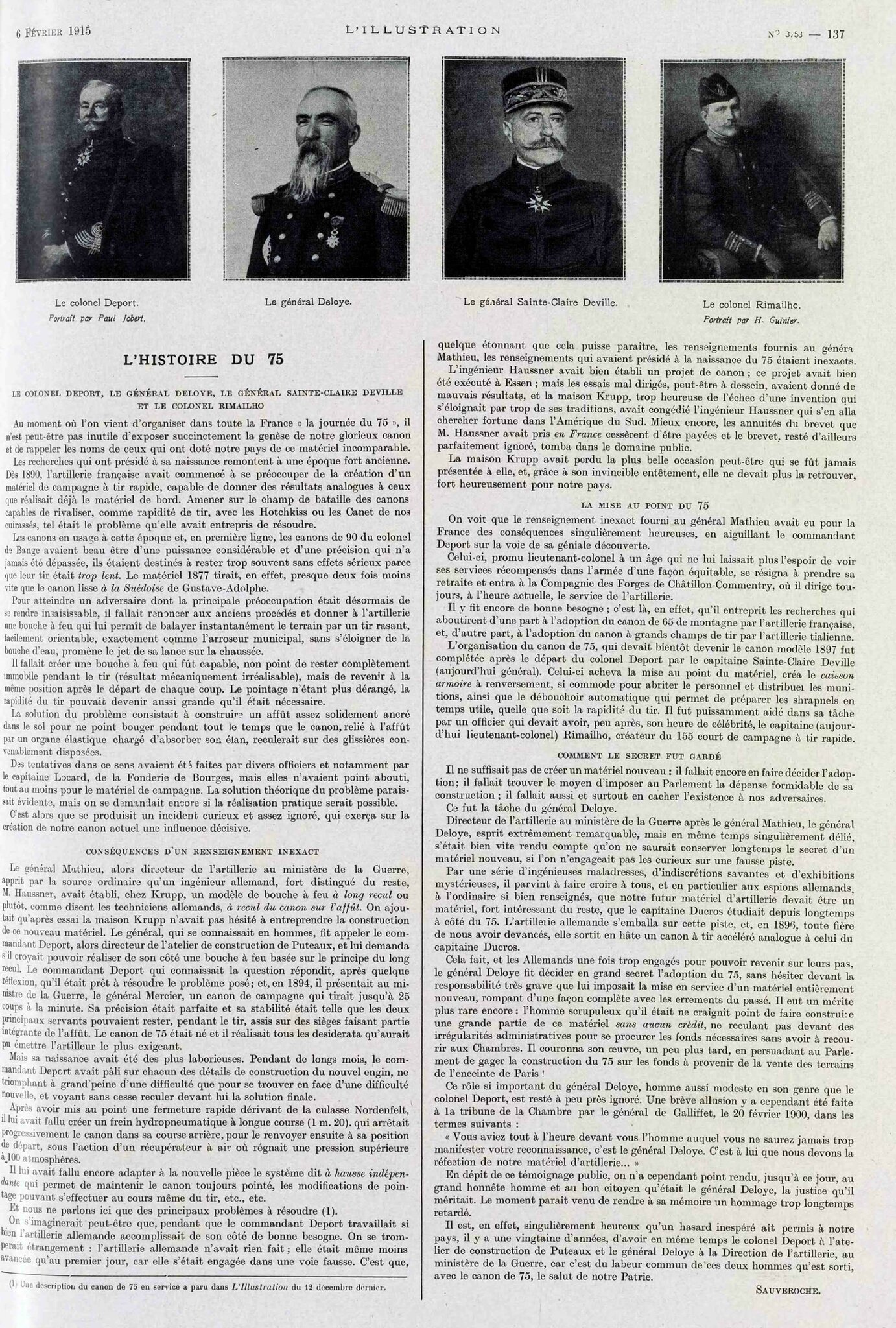

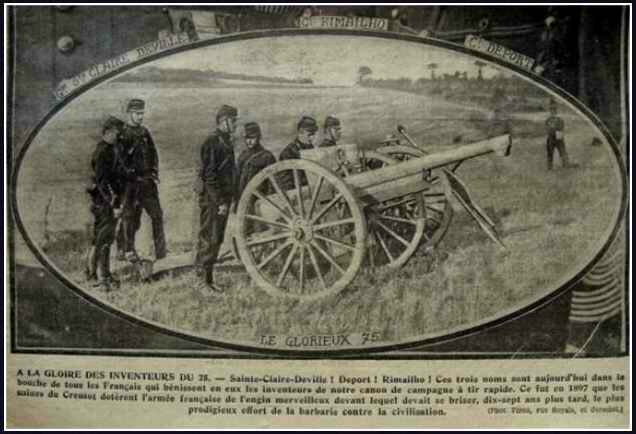

 Les inventeurs du 75

 Inventeur 75-2

 Inventeur 75-1

 Le Miroir, 10 Janvier 1915

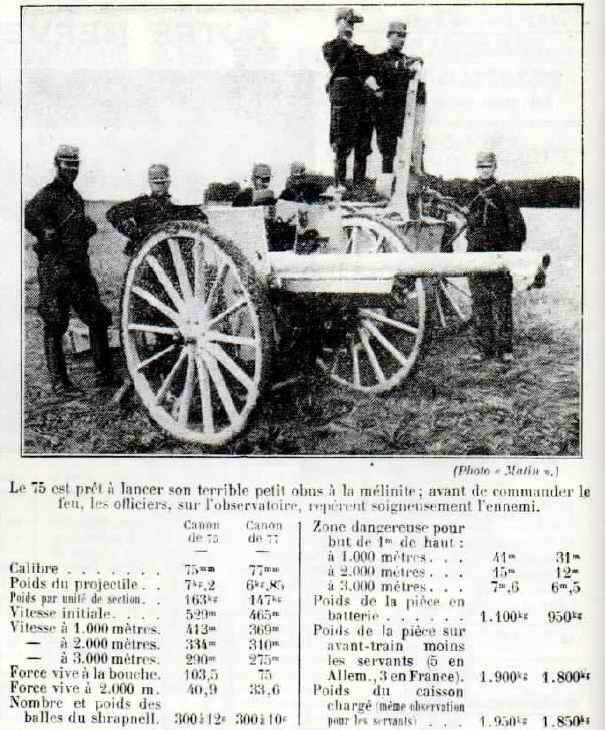

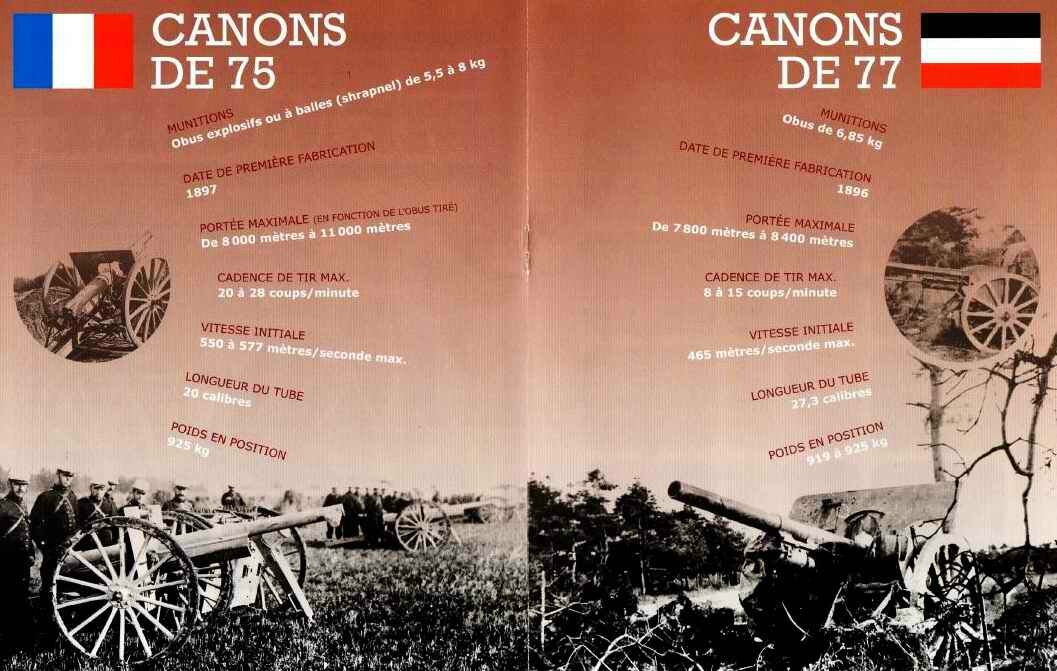

comparaison 75 77

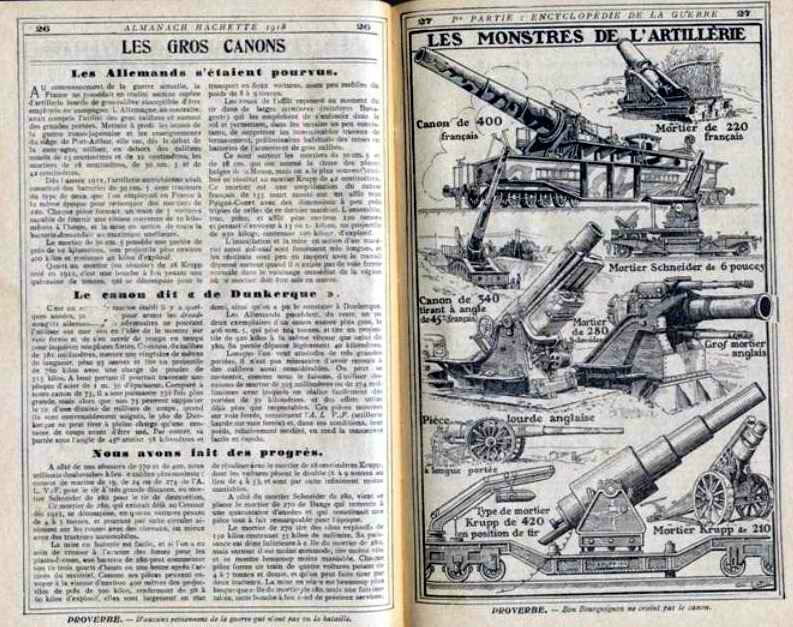

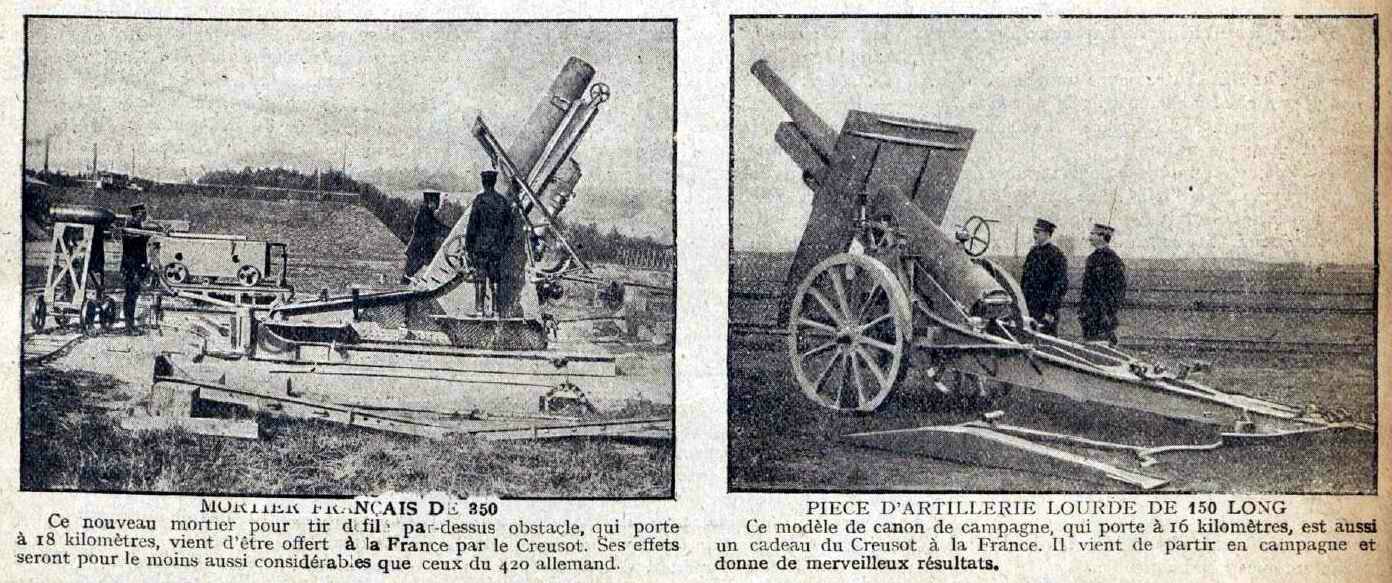

 Les monstres de l artillerie

 Canons 75-77

 DSC_1896    DSC_1895

DSC_1899    DSC_1900

DSC_1891

Visitez les sites :

http://canonde75.free.fr/

http://lagrandeguerre.cultureforum.net/

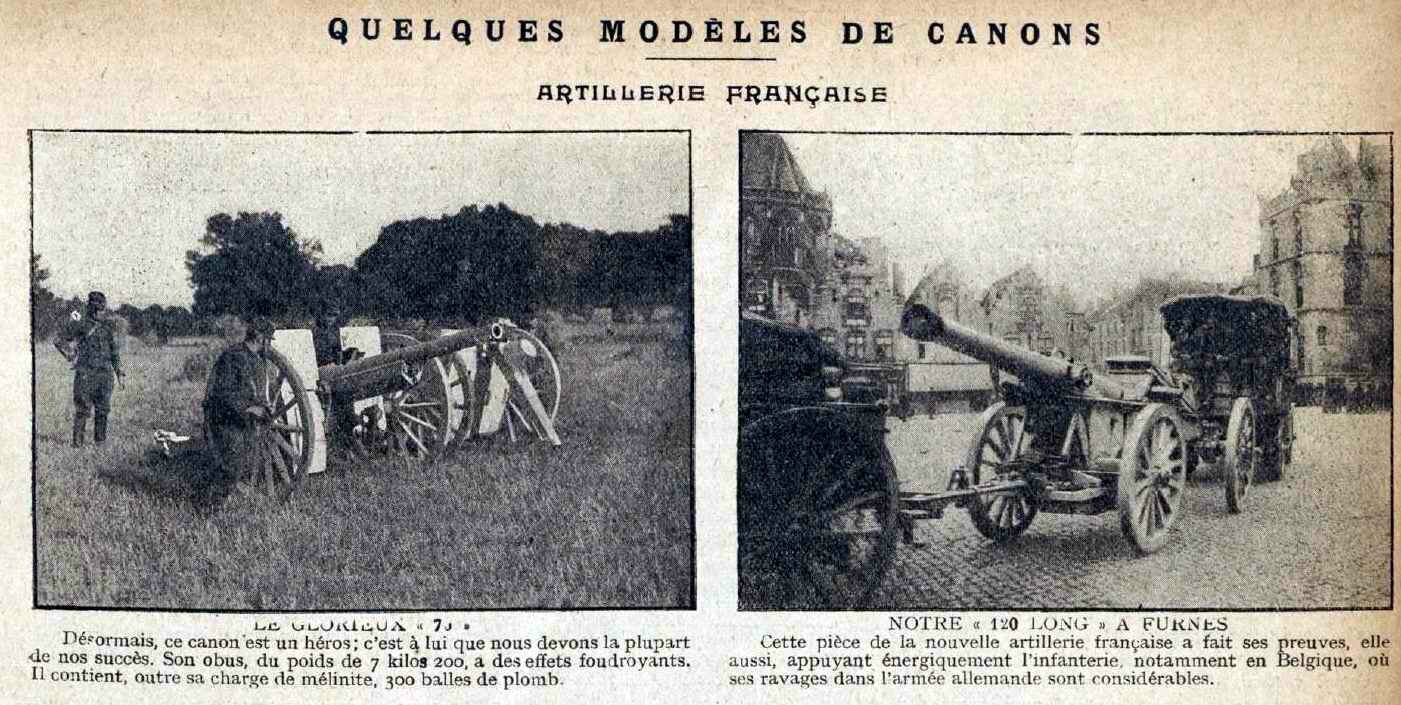

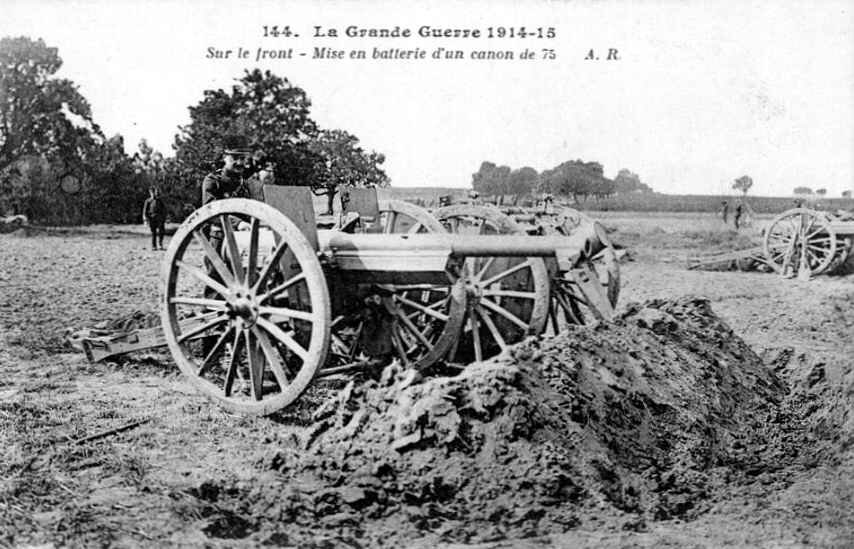

Canon fr 75En 1914, 950 batteries de ce canon étaient en fonctionnement.

Lire le document :

MA canon 75

Livrets de la collection "Patrie"

Histoire d un 75     Histoire d un 75-1

 http://gallica.bnf.fr/ark:/12148/bpt6k6313604v.r=.langFR

épisode d un 400    épisode 'un 400-1

 http://gallica.bnf.fr/ark:/12148/bpt6k6304083f.r=.langFR

Batterie95    Avec ensemble batterie 95

http://gallica.bnf.fr/ark:/12148/bpt6k6317603p.r=.langFR



19150206-L__illustration-020-CC_BY



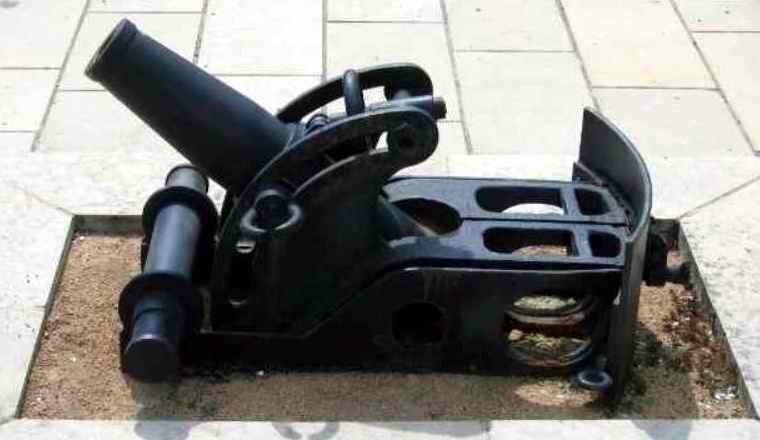

Le crapouillot

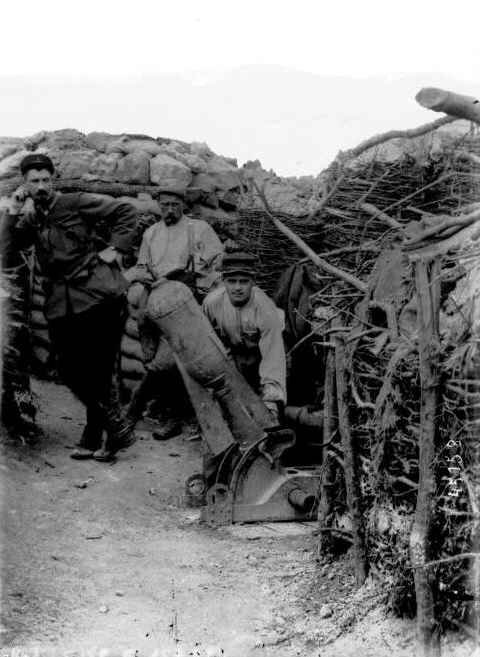

Les crapouillots

Lire les documents :

Crapouillots

MA crapouillot

Crapouillot fr

Crapouillot_tranch_es

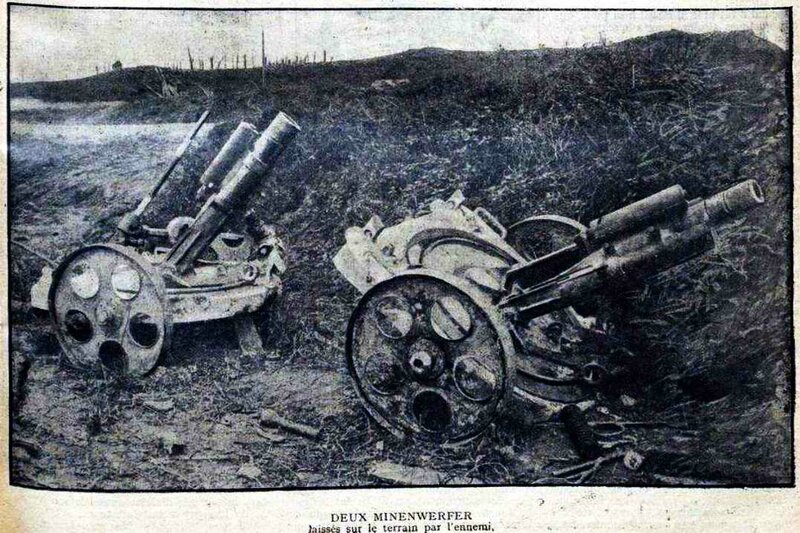

Minenwerfer

Le concurent allemand au crapouillot français

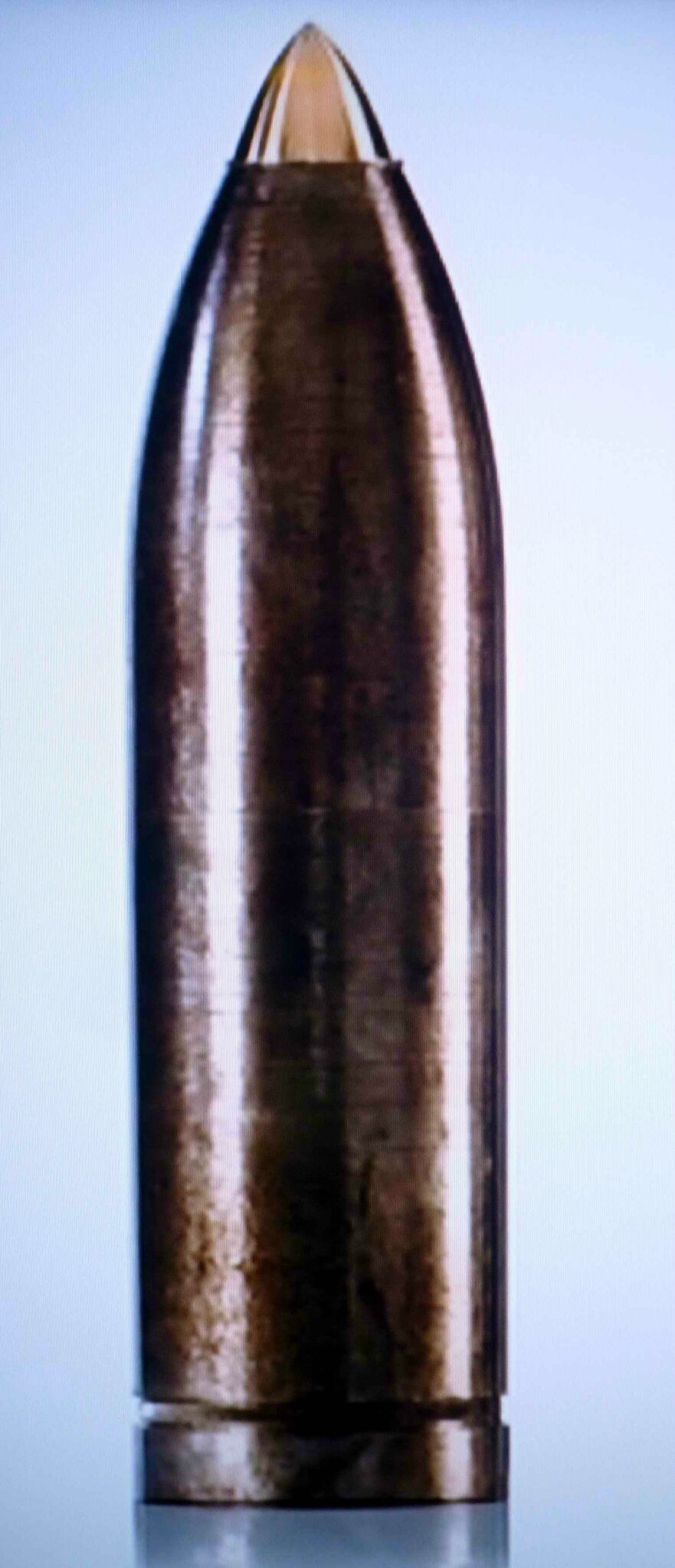

Les obus

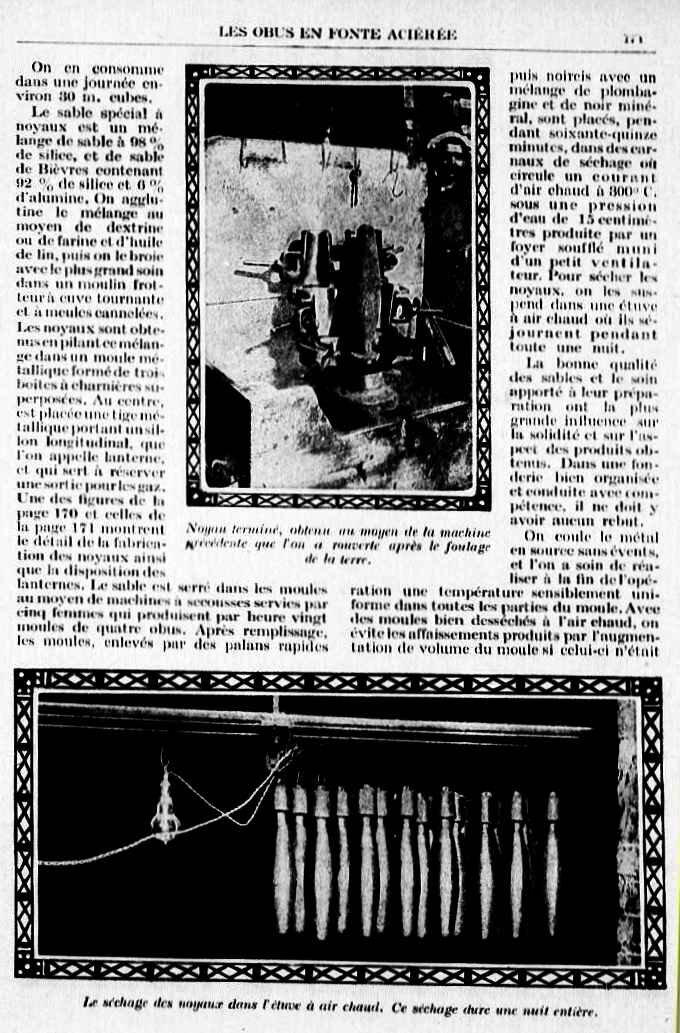

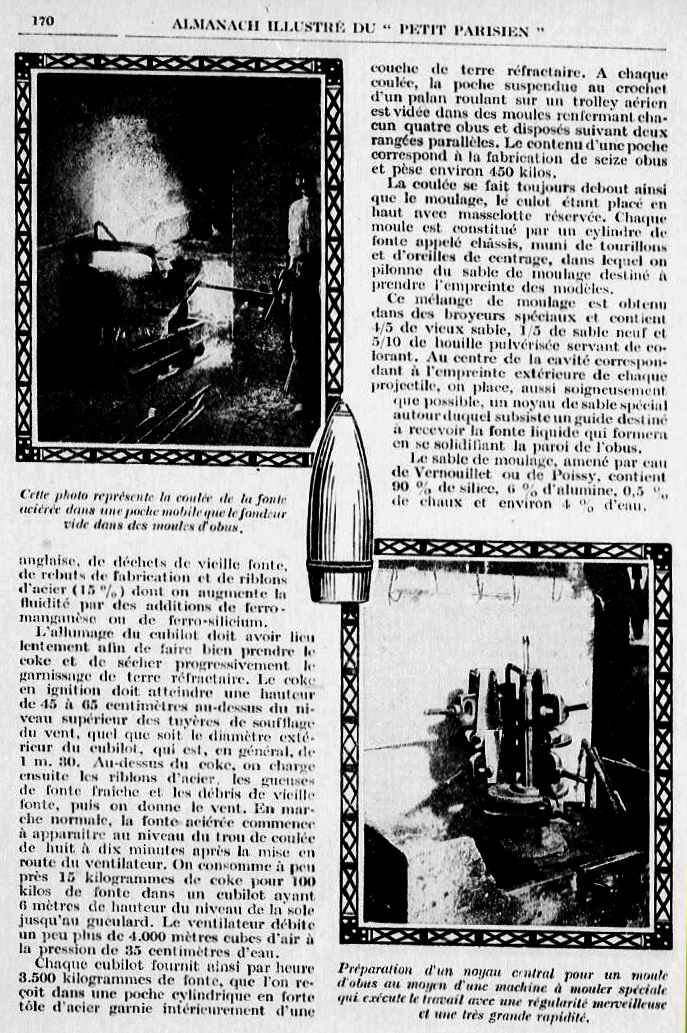

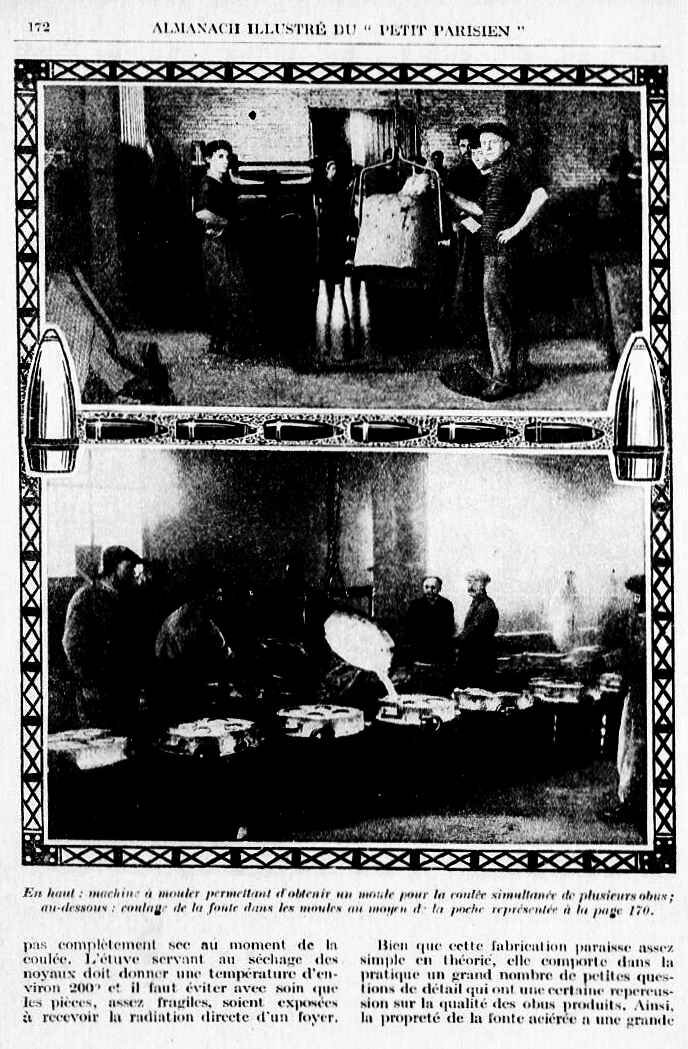

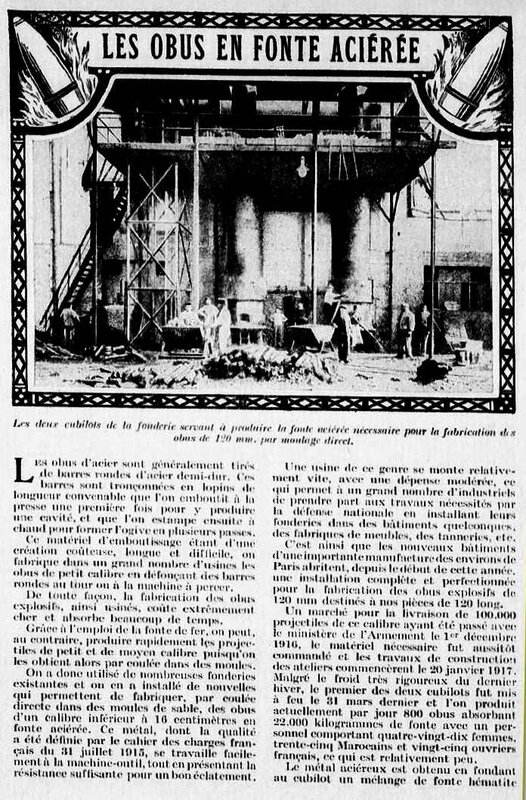

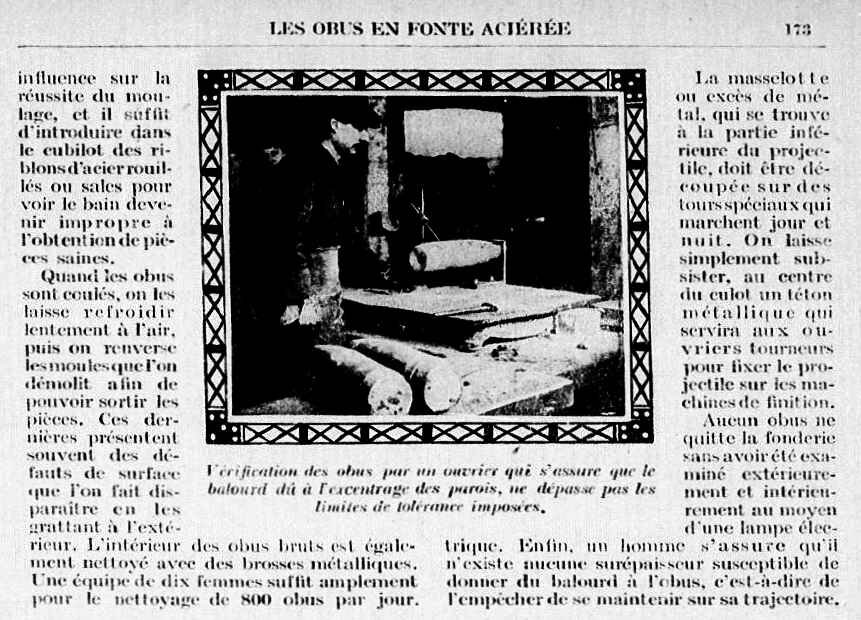

Fabrication d obus

Femme employée dans les usines Citroën, quai Javel.

P1070108    P1070109

Ce type d'obus avait une épaisseur de 12 mm, une hauteur de 26,4 cm.

La production de l’usine CITROËN du quai de Javel passe de 5 000 obus par jour en 1915 à 40 000 en 1918.

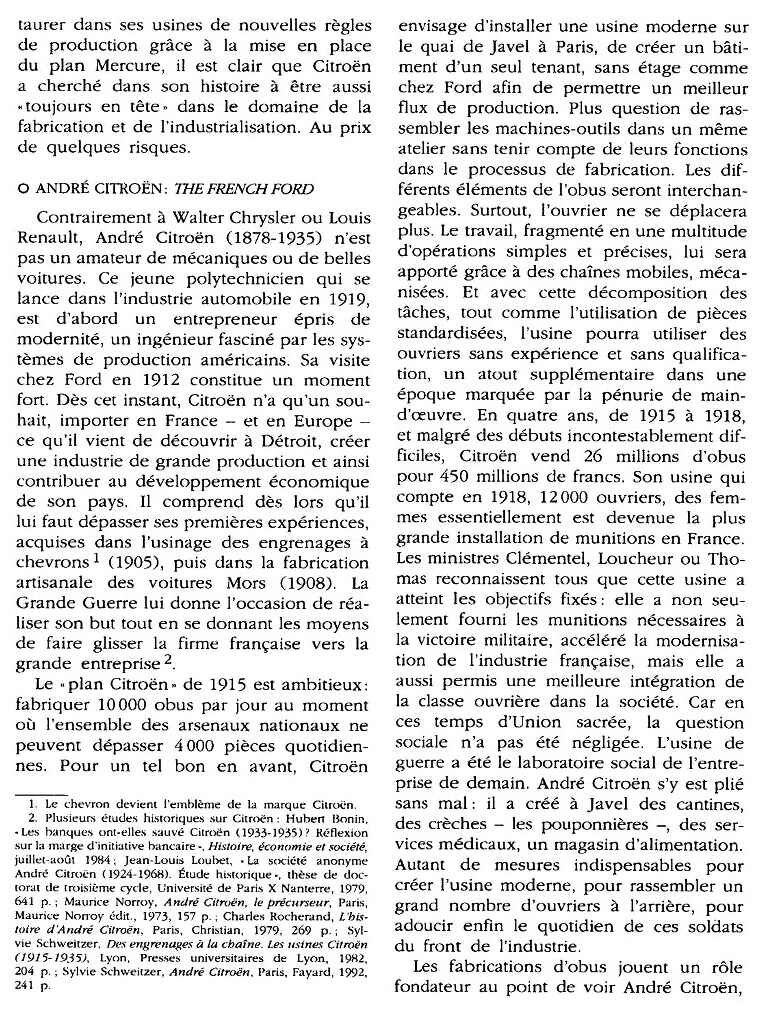

 André Citroen the french ford

André Citroën, The french Ford

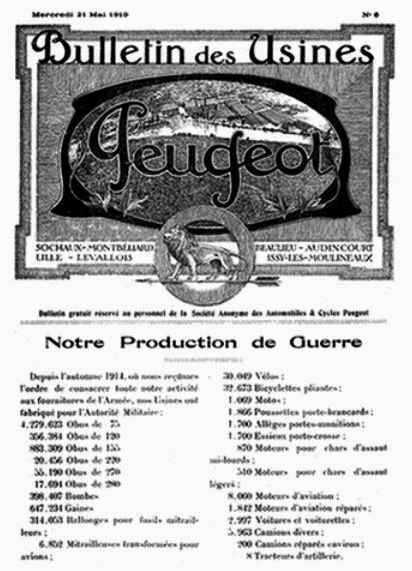

Peugeot production de guerre

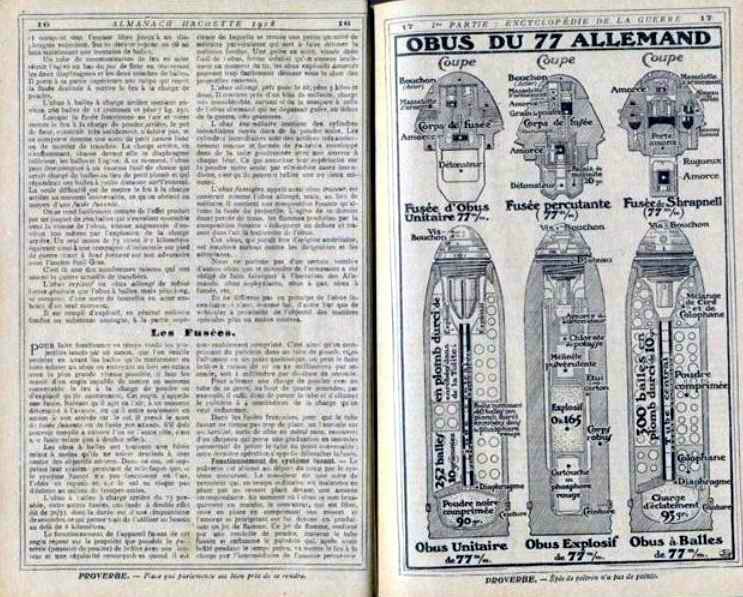

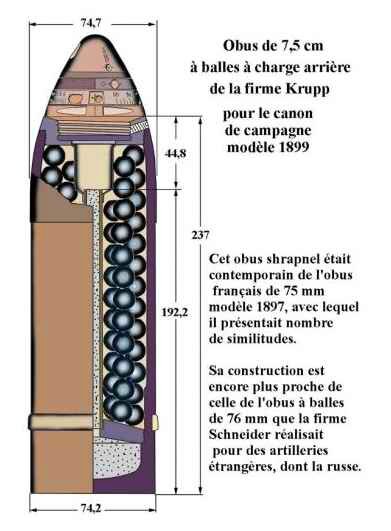

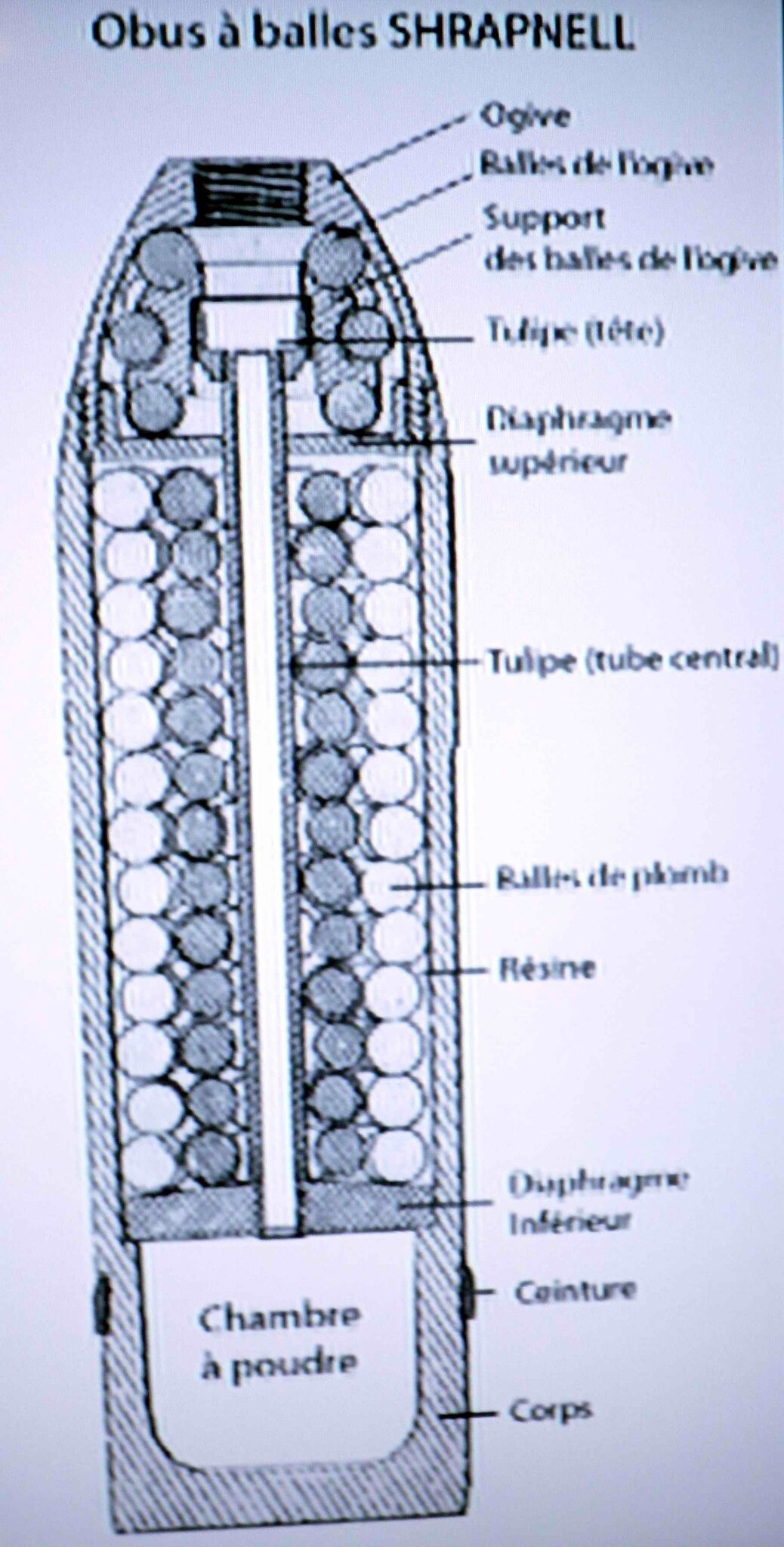

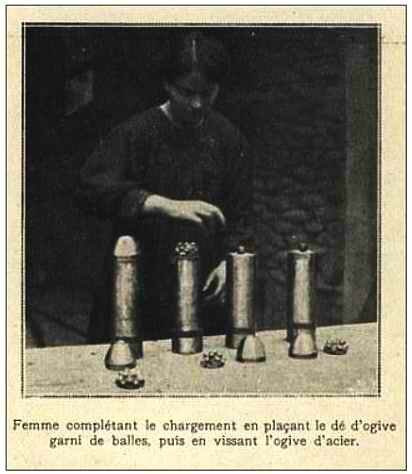

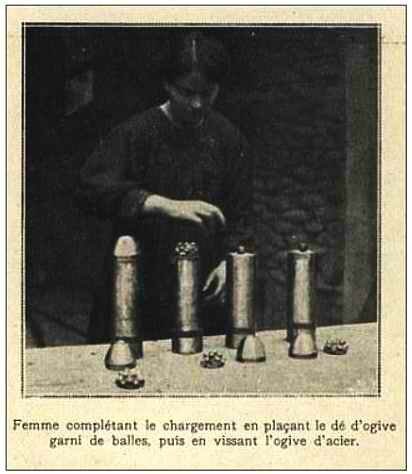

 Le shnapnell

Obus 77 all

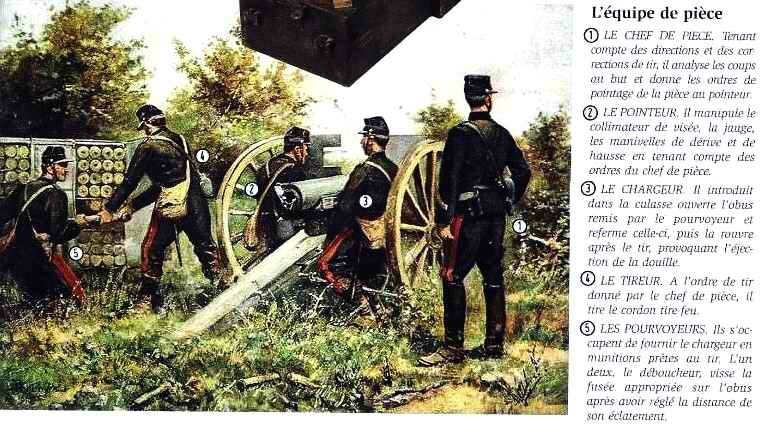

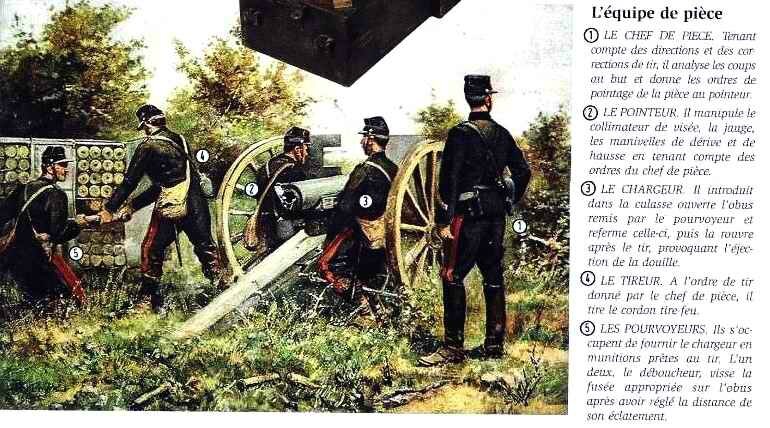

équipe de pièces Snrapnell

Shrapnell

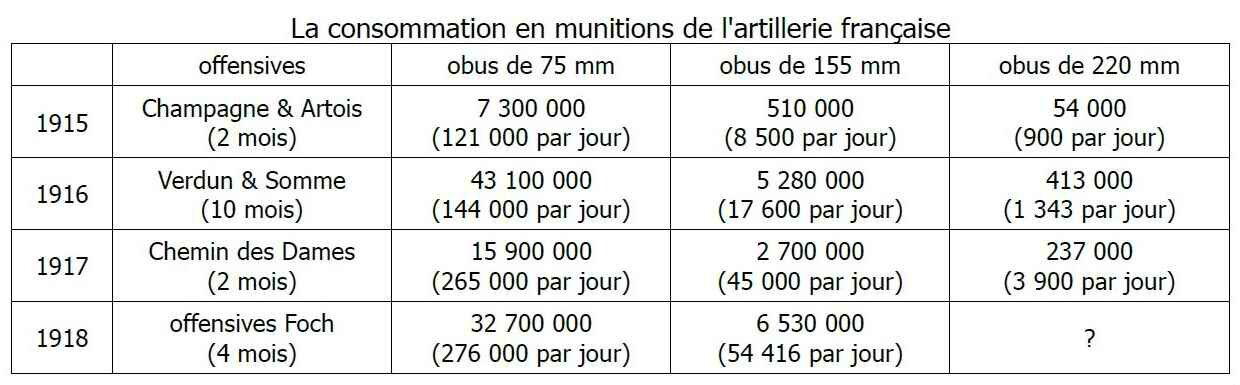

 Consommation des munitions

Voir le lien :

http://awans-memoire-et-vigilance.skynetblogs.be/Le shrapnel ou obus a balles

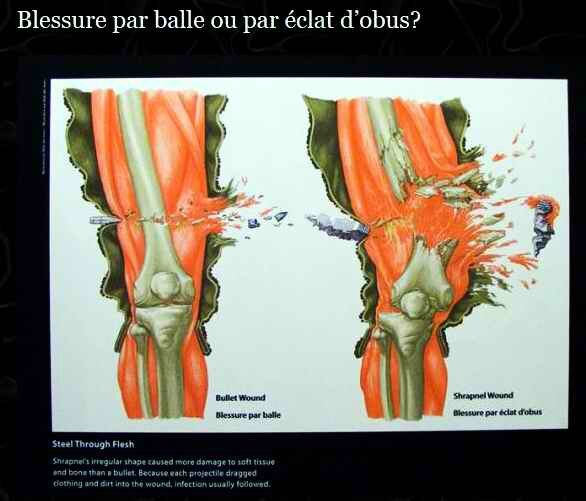

Blessure par obus

Lire les documents :

Obus shrapnel

Musée canadien de la guerre

Les grenades

grenade a main image

 19140101-Illustrierter_kriegs-kurier_=_oorlogskoerier_=_courrier_de_guerre-012-CC_BY(1)

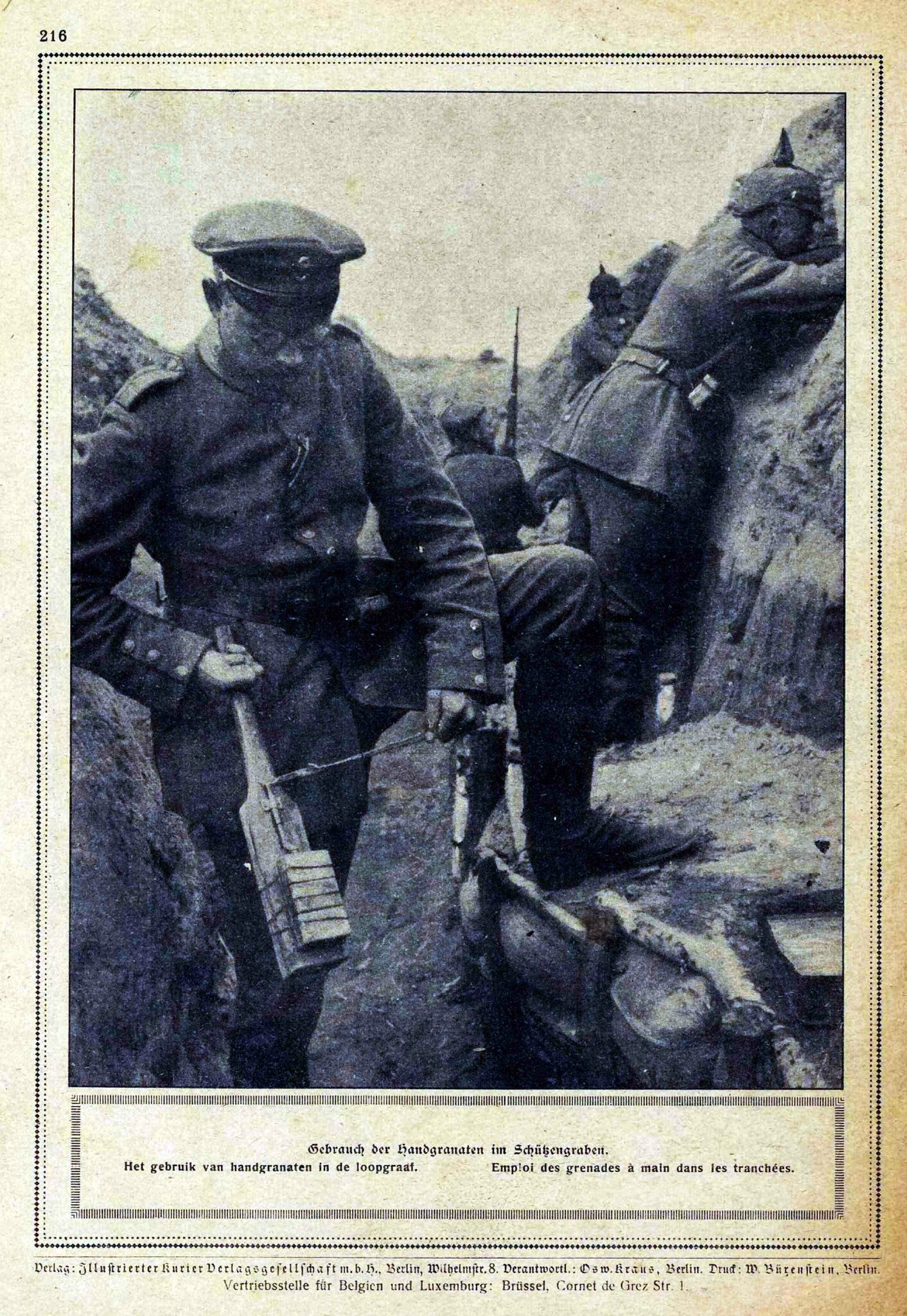

  Emploi des grenades à main dans les tranchées

 Illustrierter kriegs kurier oorlogskoerier

 Lanceurs de grenades



grenade explosif



Le Miroir, 17 novembre 1917

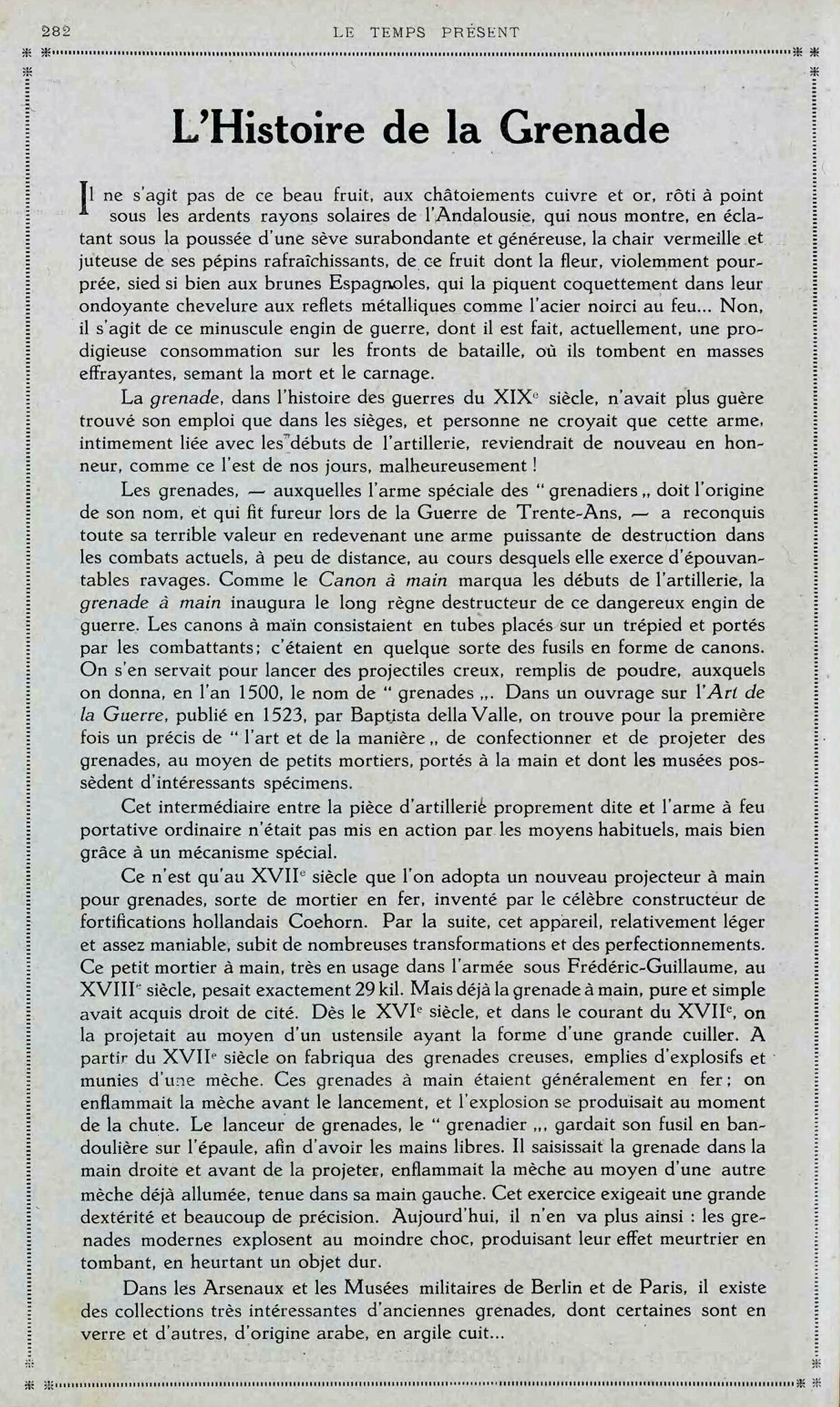

 19150303-Le_temps_présent__magazine_d'actualités-002-CC_BY

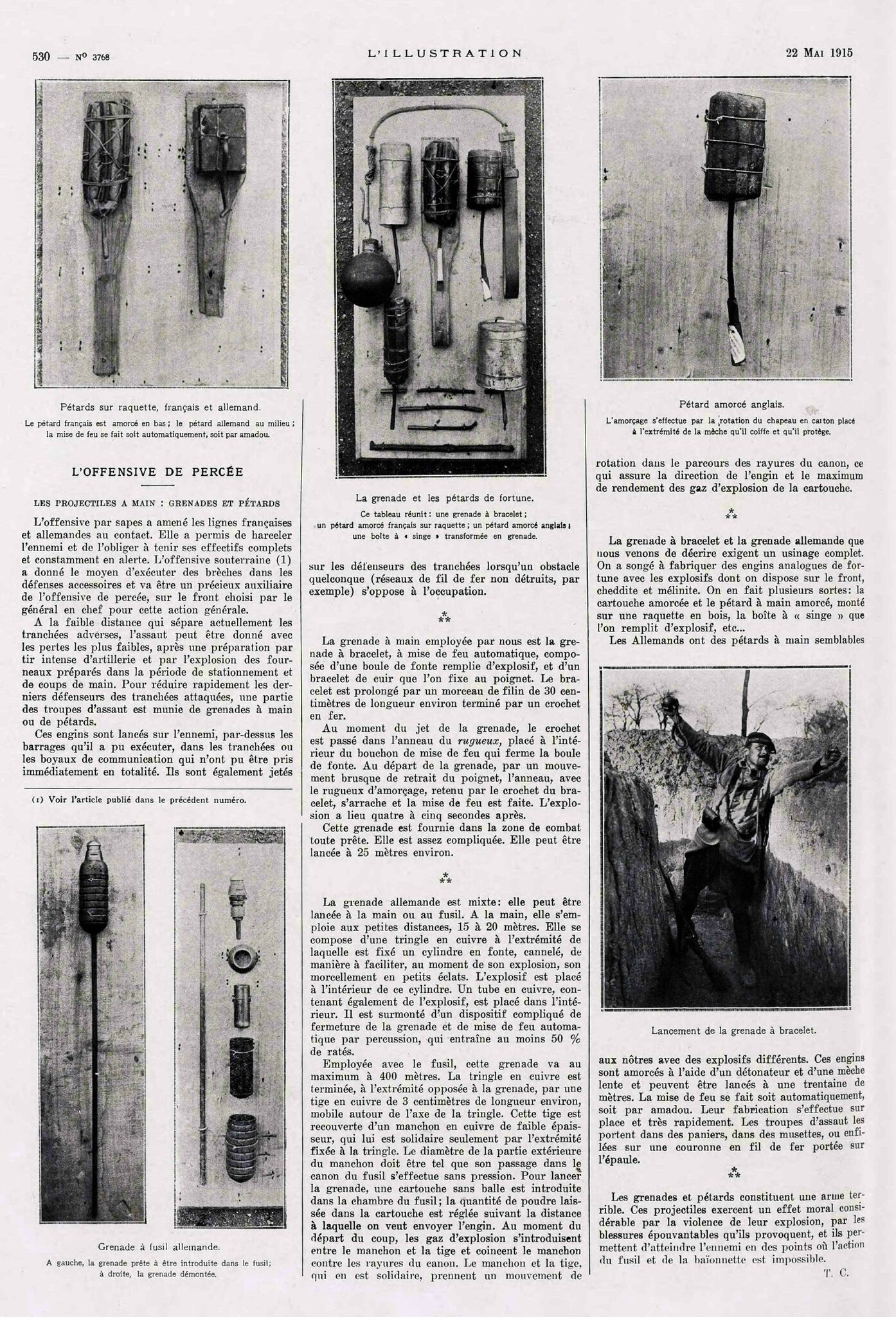

19150522-L__illustration-022-CC_BY

  Projectil GG5

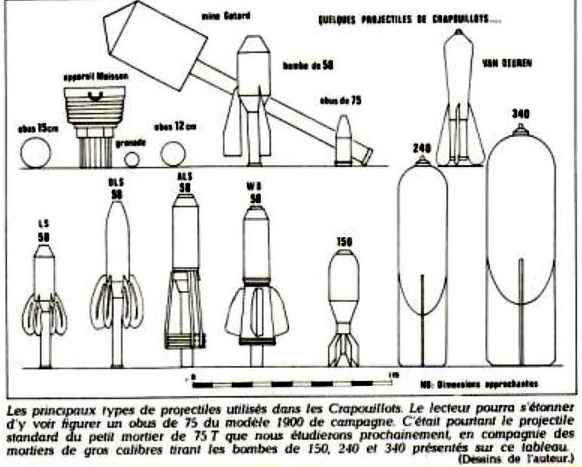

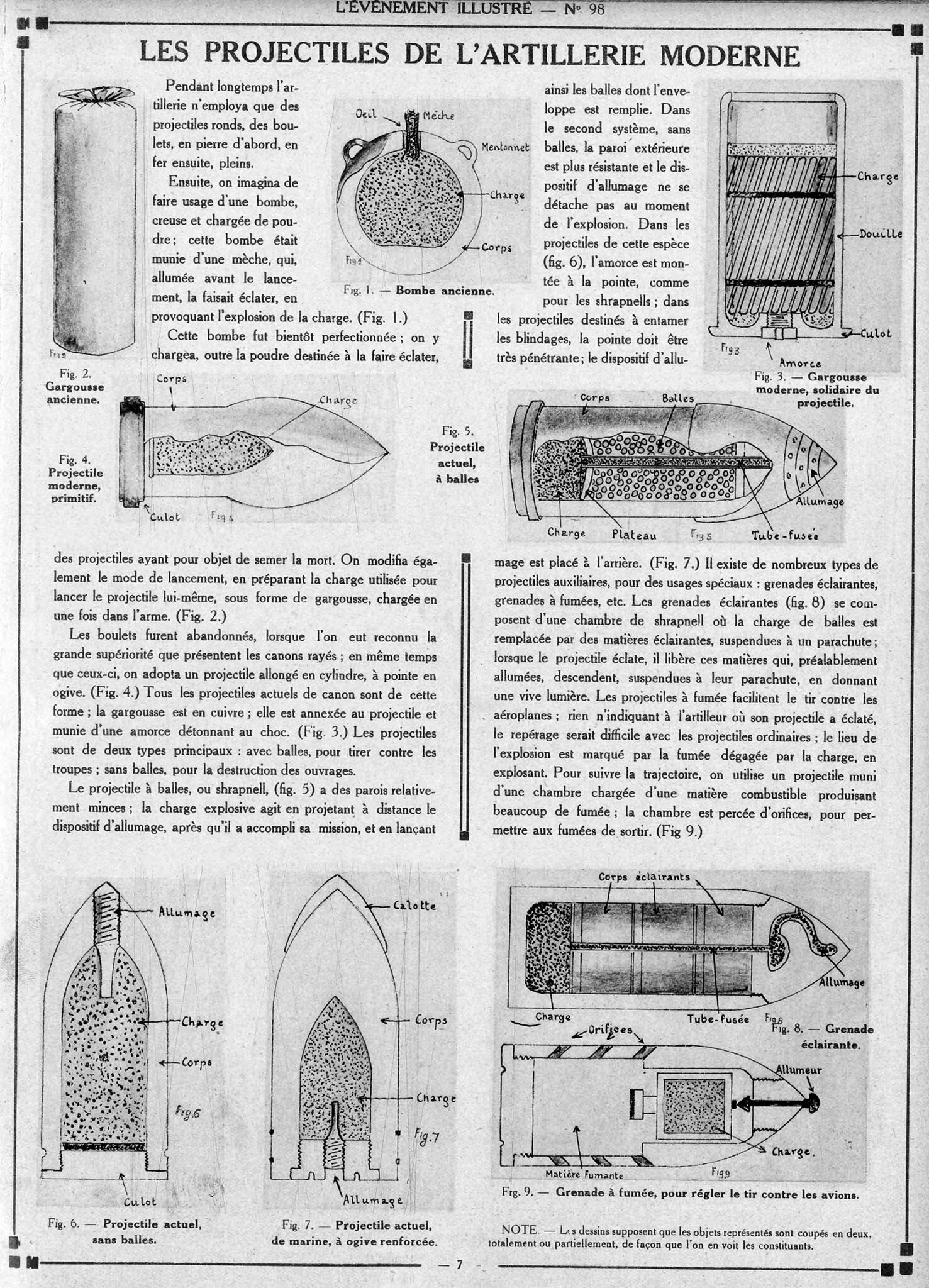

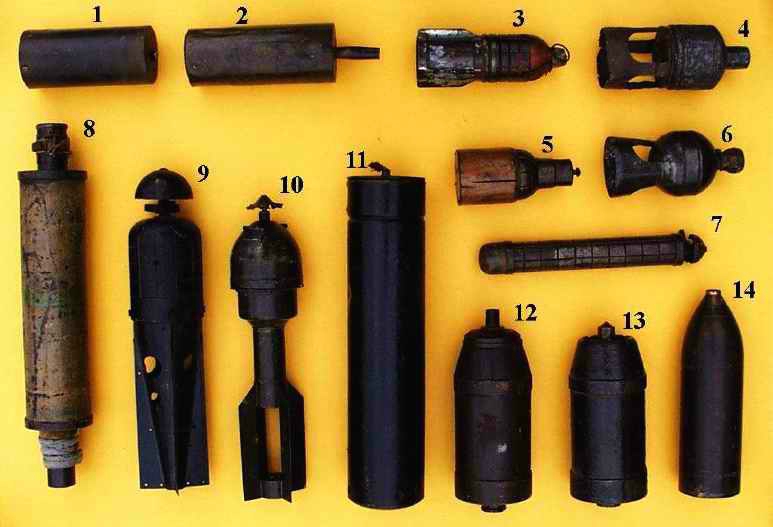

 Projectiles de la Première Guerre Mondiale pour armes de tranchée

- Munition improvisée faute de matériel réglementaire, le projectile Célerier consistait en une douille de laiton pour canon de 65 mm (2) ou en un godet de fonte (1) ou en un cylindre de tôle, engins réalisés au front, garnis d’explosif et de grenaille, allumés par un détonateur à mèche et fermés par un tampon de bois.
- La grenade française DR 16 (3) devait être lancée par un fusil Gras coupé et adapté. Elle fonctionnait fort mal et plus de la moitié de la production totale fut retirée des approvisionnements.
- Le lance-grenades français Guidetti tirait une grenade CF 1916 sur sabot de 65 mm (5), ou un projectile
empenné en fonte (6) sphérique à fusée de bois ou cylindrique à fusée de bois puis de plomb durci (4).
- Le projectile cylindrique de 40 mm Dormoy-Château (7) était prolongé d’une mince tige de bois en guise d’empennage et était tiré par un mortier à air comprimé. Il existait en deux longueurs.
- Ce cylindre (8) n’est pas un pot d’échappement mais bien un projectile explosif pour mortier britannique Stokes de 3 pouces, également utilisé par les Français. C’est l’ancêtre du mortier moderne de 81 mm.
- Lancés par un obusier pneumatique français de 86 mm, ces projectiles (9 et 10) pouvaient aussi être largués manuellement d’un avion.
- Initié par une mèche au départ du coup, ce projectile allemand de 9 cm Mauser (11) était garni d’explosif et fermé par un tampon de bois. Une version chimique a existé, à récipient interne en verre ou en plomb, fermée par une plaquette de tôle.
- Lancés par un mortier de 9 cm Mauser ou Lanz, ces projectiles allemands en fonte étaient allumés par une mèche au départ du coup (12) ou par une fusée percutante tous azimuts (13).
- Adopté dans la dernière année de la guerre, le projectile français de 75 mm (14) pour mortier d’accompagnement modèle 1917 n’avait pas de ceinture mais deux ergots qui prenaient les rayures du canon. Abandonné après l’armistice, il fut cédé à des pays alliés comme la Yougoslavie, où les Allemands en récupérèrent des stocks en 1941.

Grenade à fusil GG

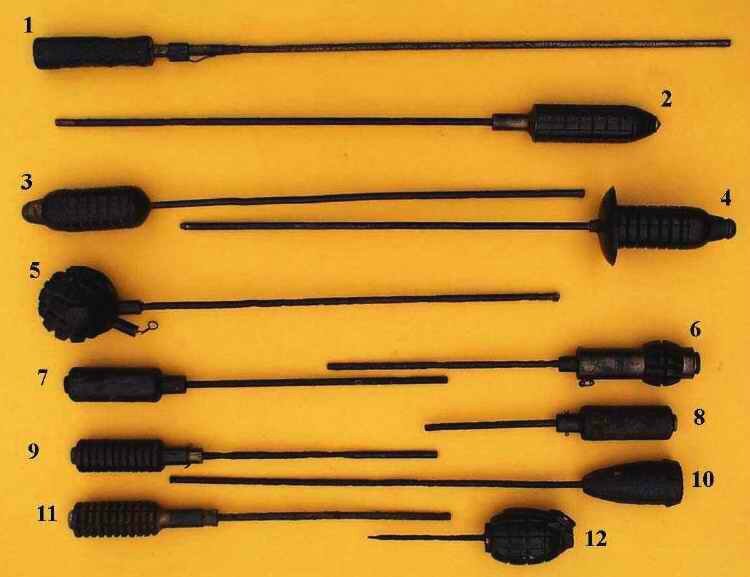

 Grenades à fusil à tige de la Première Guerre Mondiale

1 : Grenade à fusil française type Feuillette
2 : Grenade à fusil allemande modèle 1913
3, 4 : Grenades à fusil allemandes modèle 1914, sans et avec la coupelle incurvant la trajectoire.
5 : Grenade à main sphérique allemande sur adapteur permettant de la lancer avec un fusil.
6 : grenade britannique N°2 Mk I aménagée pour le tir au fusil.
7, 8 : Grenades à fusil britanniques N°35 Mk I (Mai 1918) avec tiges longue et courte.
9 : Grenade à fusil britannique N°24 Mk I (Juin 1917).
10 : Grenade à fusil britannique N°22 (Juin 1917).
11 : Grenade à fusil britannique N° 20 Mk I (Juin 1917).
12 : Grenade britannique à main et à fusil N°23 Mk I (Juillet 1917).

Grenades raquettes

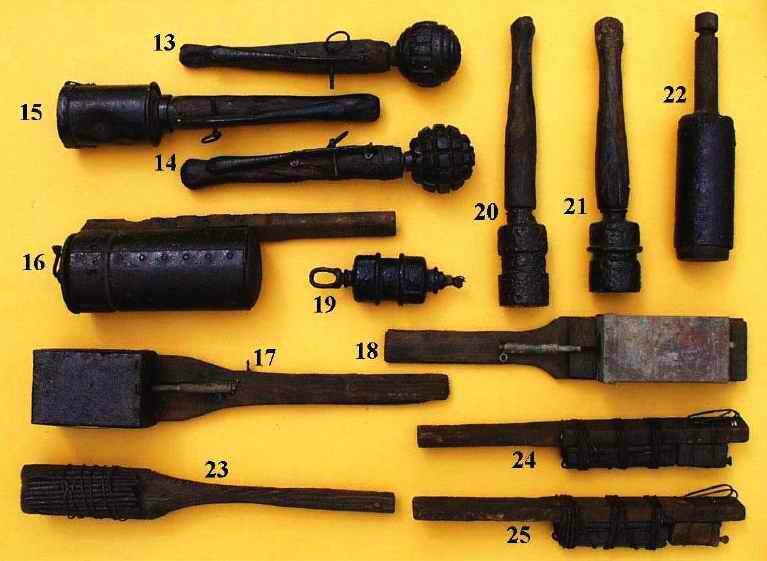

 Grenades-raquettes et premières grenades

à manche de la Première Guerre Mondiale

15 : Grenade percutante à manche allemande modèle 1915.
13, 14 : Avec le même manche percutant, les Allemands équipèrent des grenades sphériques en fonte, chargées en poudre noire et qui, fusantes, ne correspondaient plus aux besoins du combat.
16 : A Saint-Mihiel, des Allemands clouèrent un morceau de bois sur des corps de projectiles courts de 9 cm Mauser pour en faire des grenades à manche dont il fallait allumer la mèche.
17, 18 : Deux exemples de pétards-raquettes allemands. La boîte rectangulaire pouvait être garnie d’explosif, ou à double paroi avec de la grenaille interposée.
19, 20, 21 : Devant Verdun, les Allemands durent pallier à une insuffisance des approvisionnements en grenades et utilisèrent des éléments de tuyauterie emboîtés ou vissés, montés sur manche ou lancés avec une ficelle.
22 : A la fin de 1914 et courant 1915 les Français utilisèrent des pétards explosifs à manche de bois et enveloppe de tôle pour détruire les barbelés. Ces engins existèrent en deux longueurs de charge.
23 : Pétard-raquette français : manche de bois portant deux pétards de Cheddite allumés par une mèche et entourés de tiges d’acier serrées d’un enroulement de fil de fer (ici très réduit pour montrer les tiges).
24, 25 : Pétards de la troisième Armée : un tube, préfragmenté ou non, maintenu sur un manche en bois à l’aide de fil de fer. Ce tube contenait un pétard de 100 g de Cheddite allumé par une méche-détonateur initiée par une amorce qu’il fallait percuter avec un clou inséré dans le bloc de bois qui supportait ce dispositif d’allumage.

Grenades Alliées GG

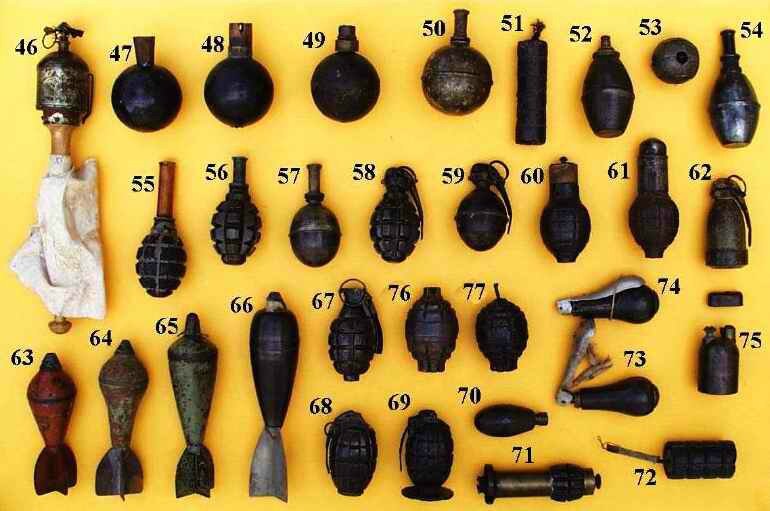

 Grenades alliées de la Première Guerre Mondiale.

46 : Grenade percutante française P2 modèle 1915, évoluée de la grenade danoise Aasen. Cette grenade à manche stabilisée par une jupe d’étoffe s’armait par la rotation d’une hélice et explosait à l’impact.
47 : Grenade française modèle 1882, en fonte, chargée en poudre noire, avec fusée en bois, peu étanche.
48, 49 : Grenades modèle 1914, plus fiables car allumées par des fusées à traction vissées, en laiton.
50 : Le corps de tôle (très) mince de cette grenade sphérique française modèle 1916 renferme du phosphore qui s’enflamme spontanément lorsque la corrosion laisse passer de l’air. Danger !
51 : Ce godet de fonte (1915) renfermait 100 g de Cheddite initiée par une mèche-détonateur.
Les grenades toxiques suffocantes françaises modèle 1914 (52) et 1916 (54) comportaient une petite charge d’éclatement. La grenade Bertrand (53), ampoule de verre chargée en toxique lacrymogène calée dans six écailles de fonte, se brisait mal à l’impact dans la boue, mais bien mieux en cours de transport...
55, 56, 57, 58, 59 : Les grenades françaises modèle 1915 D en fonte, ou OF en tôle, furent dotées de fusées à percussion, puis d’un allumeur automatique à cuiller, qui n’initiait la grenade qu’une fois lancée.
60 : La grenade CF 1916 était allumée par un bouchon de bois protégé par une calotte de fer blanc (61).
62 : La grenade française mixte de 1917 se lançait à la main ou était tirée au tromblon.
63, 64, 65, 66 : Quelques grenades empennées tirées à l’air comprimé par l’obusier pneumatique Brandt.
67 : Grenade à main américaine Mk I (1918), préfigura la Mk 2 de la seconde guerre mondiale..
68, 69 : Grenades britanniques Mills, lancées à la main ou au fusil (plateau pour tromblon ou tige).
70 : Grenade lacrymogène britannique N° 29, lancée à la main ou avec une catapulte à ressorts.
71 : Grenade à main britannique N°2. 72 : Grenade britannique Battye (1917).
73, 74 : Grenades percutantes française P1, au moins aussi dangereuses aujourd’hui qu’en 1915.
75 : Grenade à fusil française VB (1915) tirée par un tromblon avec canal central pour passage de la balle.
77 : La grenade Besozzi achetée aux Italiens, fut aussi construite en France (76).

Grenades all GG

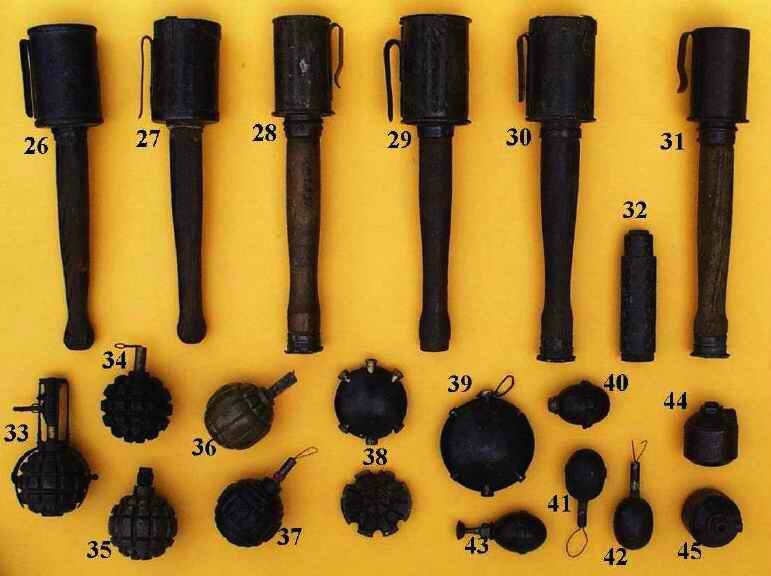

Grenades allemandes de la Première Guerre Mondiale.

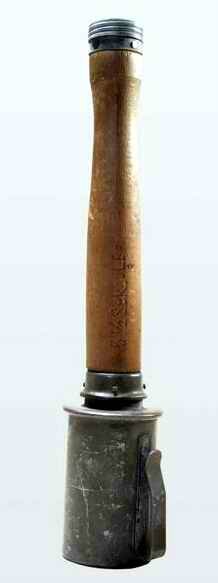

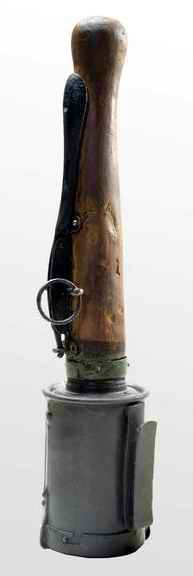

26, 27 : Grenades à manche allemandes modèle 1915, constituées d’une boîte à explosif et d’un manche.
L’allumage se faisait en tirant sur une ficelle traversant le manche. Cet engin peu étanche fut amélioré en 1916 par l’adoption du manche Wilhelm en utilisant les mêmes boîtes (28, 29, 30).
En 1917 fut adoptée une grenade à manche Wilhelm (31) avec une boîte standardisée, sans couvercle et moins encombrante (11 cm de haut, 6 cm de diamètre).
32 : Ce corps de fonte est celui d’une grenade du Schnellwerfer autrichien, qui tirait par salves de six des cartouches sur chargeur.
33, 34, 35 : Grenades à main sphériques allemandes de 1913, avec ou sans le support pour ceinturon.
36 : En 1915 le quadrillage de cette grenade fut simplifié, pour faciliter la fabrication. Il y en eut relativement peu, la grenade modèle 1915 nouveau modèle (37) ayant pris la relève.
38, 39 : En 1915 apparurent deux types de grenades allemandes percutantes discoïdes, aux corps formés de deux demi-coquilles, soit de fonte préfragmentée (38) soit de tôle mince en acier (39). Cet engin pouvait également être abandonné en équilibre instable en des points de passage, pour exploser en cas de chute. Le risque est encore sérieux aujourd’hui.
40, 41, 42, 43 : En 1917 fut adoptée une grenade « oeuf » à corps de fonte lisse puis avec une ceinture assurant une meilleure préhension. Chargée en poudre noire renforcée, elle était allumée par un système à traction friction (41, 42) ou à traction-percussion (43).
44, 45 : Toujours en 1917, les Allemands adoptèrent une grenade à fusil tirée par un tromblon et traversée par la balle à l’instar de la grenade française Viven-Bessières de 1915.

Grenade all à manche 1915                            Grenade à manche all 1917

 Grenade allemande 1915                    Grenade allemande 1917

 Les chars d'assaut

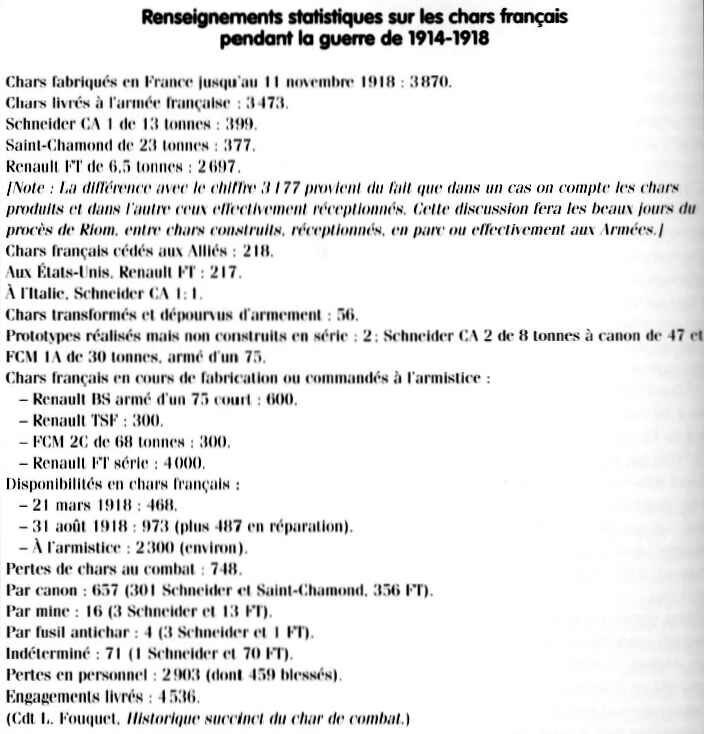

Types de chars produits pendant la Grande Guerre :

1916 : Fouche type C, Schneider CA1, Saint-Chamond, FCM A/1A/1B (FCM =Forges et Chantiers de la Méditerranée)

1917 : Renault FT

1918 : Saint-Chamond 25 t, Peugeot char léger

chars unités

Char1

Char Saint-Chaumont

Char sneider CA

Char Schneider CA 1

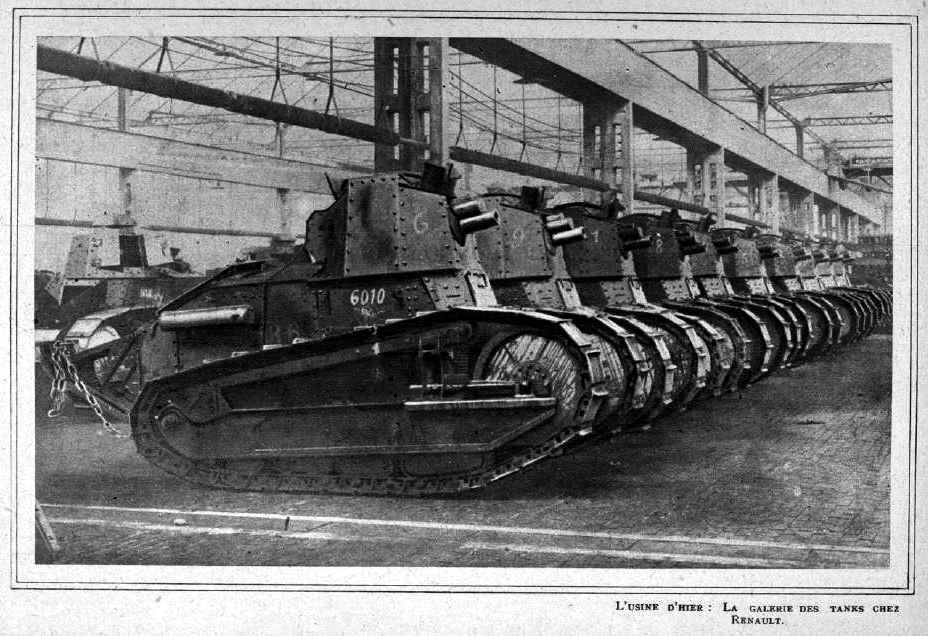

Char renault FT

Char Renault FT

 Char renault 18 HPGrande

Char Ft

Ft17 face à ses concurents

Voir le site :

http://www.chars-francais.net/

Lire les documents :

MA char renault

La victoire par les tanks

Voir l'article sur les tanks :

http://87dit.canalblog.com/archives/2017/01/23/34818570.html

Les grenades

Grenades

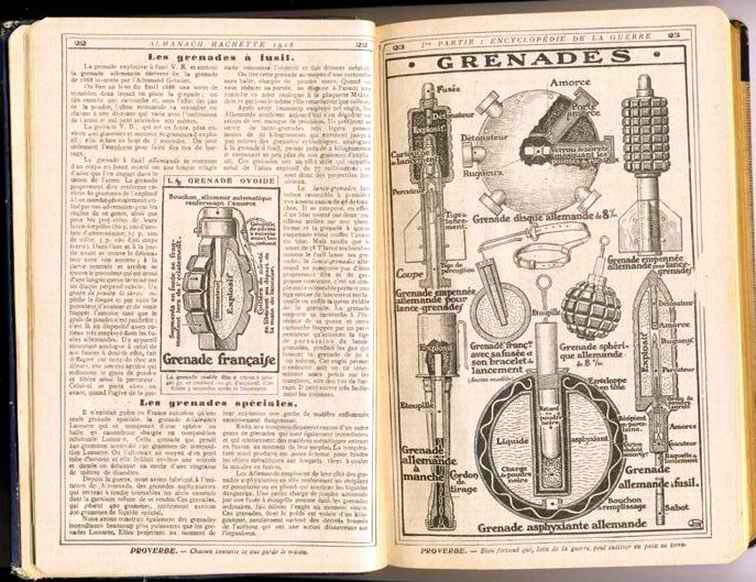

Almanach Hachette 1918

Tranchée fusil lance grenades

Fusil lance grenades

Tranchées lancement de grenades

Lanceur de grenades

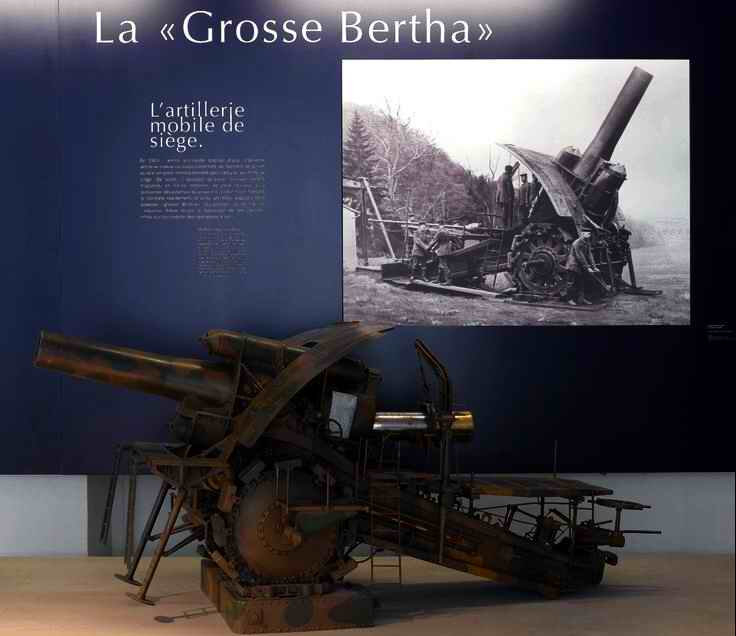

Grosse Bertha identifiée

Obus acier1

Obus acier2

Obus acier3

Obus acier4

Obus acier5

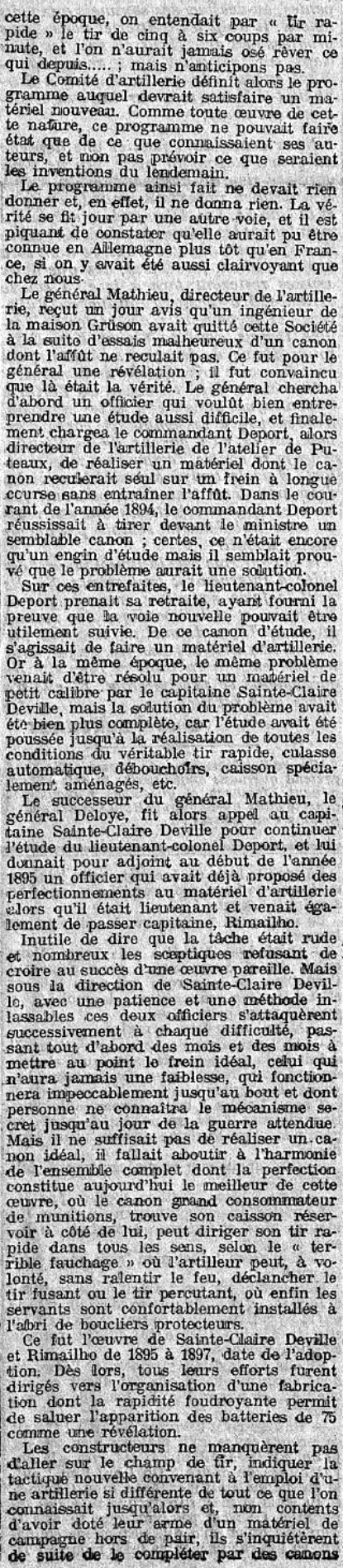

 Almanach du  Petit Parisien illustré, 1918

cendrars armes1   cendrars armes2

cendrars armes3

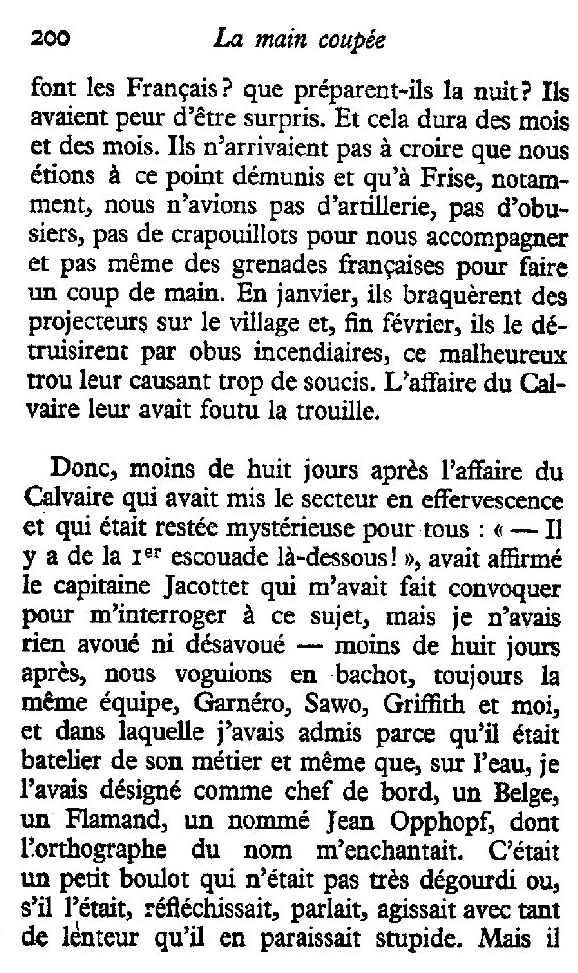

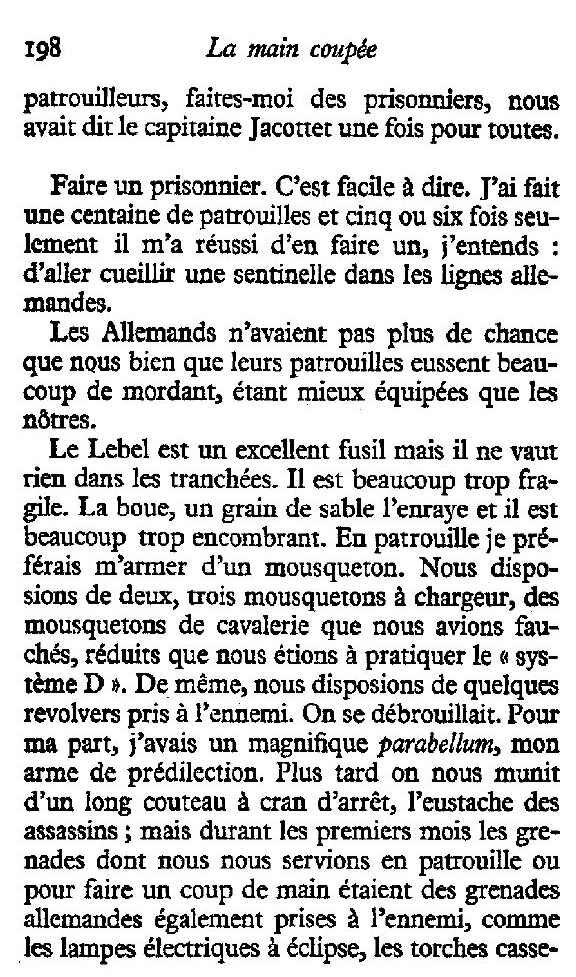

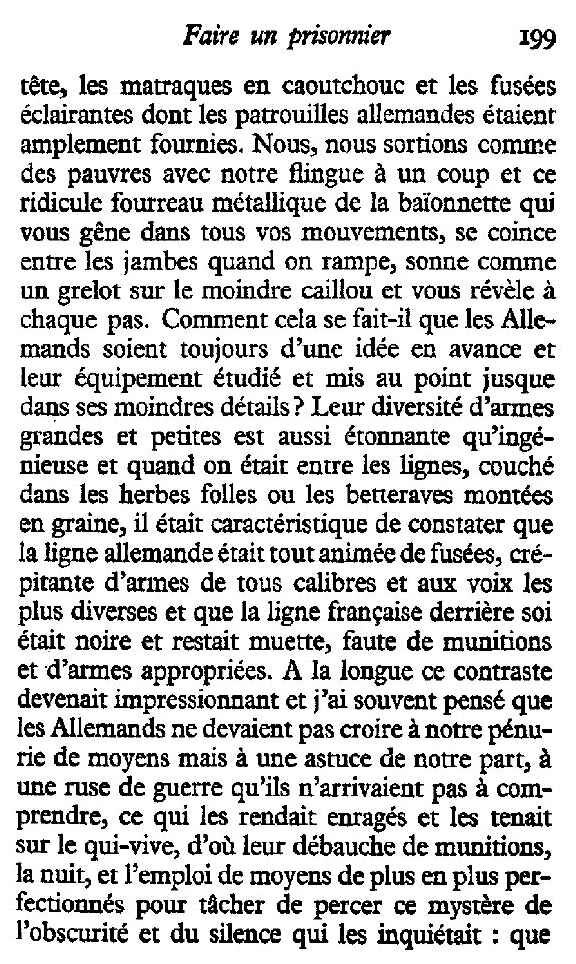

Pages de la main coupée de Blaise Cendrars
